SWP-D835/935/435 福州昌暉 LED手動操作器SWP-D835 LED手動操作器/光柱顯示手動操作器

            麥克傳感器有限公司------ 成立于1993年，是中國半導體壓阻式OEM壓力傳感器的行業領袖。公司成立以來，秉承技術創新和管理創新的精神，成功開發出并規模化生產OEM壓力傳感器，智能壓力變送器，測量和控制儀表等高品質產品，將國際先進的總線操作、寬溫度數字補償、非線性校正以及數據采集技術完美結合，開發生產上百種產品，成為世界公認的高品質可信賴的壓力傳感器、變送器和系統解決方案的杰出供應商。

 SWP-D835/935/435 福州昌暉 LED手動操作器SWP-D835

LED手動操作器/光柱顯示手動操作器

LED系列手動操作控制器/光柱顯示手動操作器可接在各種調節器之后作備用儀表。一旦調節器失效，可由本控制器進行手動操作。并可取代伺服放大器直接驅動閥門。

LED系列手動操作控制器/光柱顯示手動操作器集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀。并可選擇雙光柱顯示。

一、 主要特點

1、 可分別帶有一路模擬量控制輸出、一路開關量控制輸出--繼電器正轉、反轉控制，及一路模擬量變送輸出，可適用于各種測量控制場合。

2、 可實現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平滑切換。

3、 可同屏顯示測量信號及反饋信號。

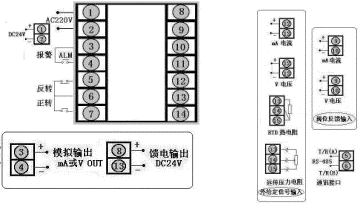

二、 儀表外形及接線圖（以下為基本配線,特殊訂貨請參考隨機接線圖）

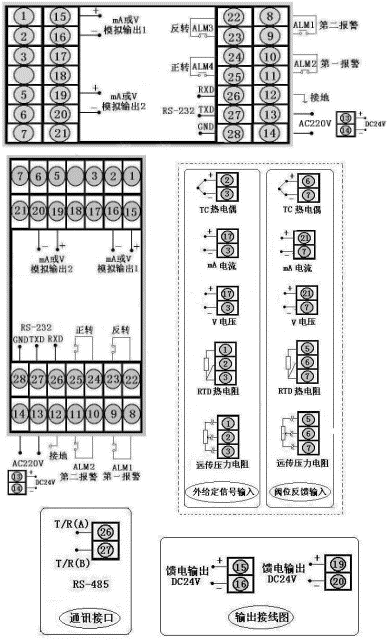

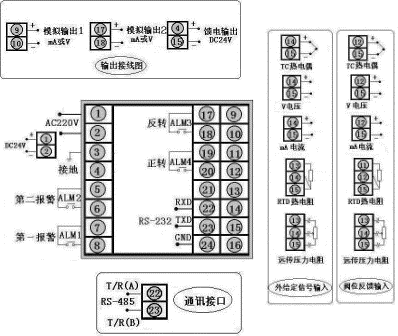

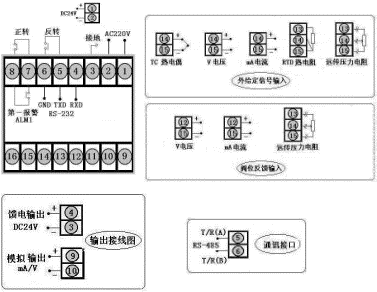

型號 ND835系列 接 線 圖 儀表外形 儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g 型號 NT835系列（橫式） 儀表外形 儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g 型號 NS835系列 儀表外形 儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g 型號 NT835系列（豎式） 儀表外形 儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g 型號 ND935系列 接 線 圖 儀表外形 儀表尺寸:96×96×140mm 開孔尺寸:92×92mm 重 量:400g 型號 ND435系列 接 線 圖 儀表外形 儀表尺寸:96×48×110mm 開孔尺寸:92×44mm 重 量:240g 型號 ND435系列 接 線 圖 儀表外形 儀表尺寸:72×72×110mm 開孔尺寸:68×68mm 重 量:240g

三、LED系列手動操作器型譜表

型 號 代 碼 說 明 TOP -N □ □ □□-□ □ □-□□/ □□-□ □ -□-□ 新一代手動操作器 外形特征 D S 　 　 　 　 　 　 　 　 　 　 　 橫式顯示儀表 豎式顯示儀表 外形尺寸 4 7 8 9 　 　 　 　 　 　 　 　 　 　 96×48mm 72×72mm 160×80mm,80×160mm 96×96mm 控制作用 35 　 　 　 　 　 　 　 　 　 手動操作器 通訊方式 □ 　 　 　 　 　 　 　 　 參見 "通訊方式" 控制輸出方式 □ 　 　 　 　 　 　 　 參見 "控制輸出方式" 變送輸出方式 □ 　 　 　 　 　 　 參見 "變送輸出方式" PV輸入類型 □□ 　 　 　 　 　 參見"輸入類型" SV輸入類型 □□ 　 　 　 　 參見"輸入類型" 一報警方式 H L 　 　 　 上限報警 下限報警 第二報警方式 H L 　 　 上限報警 下限報警 饋電輸出 P 　 DC24V饋電輸出 供電方式 W T 　 DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略）

四、 LED系列光柱顯示手動操作器型譜表

型 號 代 碼 說 明 TOP -N T □□□-□ □ □- □□/□□-□ □ -□-□ -□ 新一代光柱顯示手動操作器 外形尺寸 8 　 　 　 　 　 　 　 　 　 　 　 160×80mm,80×160mm 控制作用 35 　 　 　 　 　 　 　 　 　 　 手動操作器 通訊方式 □ 　 　 　 　 　 　 　 　 　 參見"通訊方式" 控制輸出方式 □ 　 　 　 　 　 　 　 　 參見"控制輸出方式" 變送輸出方式 □ 　 　 　 　 　 　 　 參見"變送輸出方式" PV輸入類型 □□ 　 　 　 　 　 　 參見"輸入類型" SV輸入類型 □□ 　 　 　 　 　 參見"輸入類型" 一報警方式 H L         上限報警 下限報警 第二報警方式 H L 　 　 　 上限報警 下限報警 饋電輸出 P 　 　 DC24V饋電輸出 供電方式 W T 　 　 DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略） 外形特征 D S 橫式顯示儀表 豎式顯示儀表

★ 輸入類型

代碼 輸入類型 測 量 范 圍 代碼 輸入類型 測 量 范 圍 代碼 輸入類型 測 量 范 圍 01 B 400～1800 ℃ 09 Pt100.1 -99.9～199.9℃ 17 30～350Ω -1999～99999 d 02 S 0 ～1600 ℃ 10 Cu50 -50.0～150.0 ℃ 18 特 殊 規 格 用 戶 特 定 03 K 0 ～1300 ℃ 11 Cu100 -50.0～150.0 ℃ 19 4～20 mA開方 -1999～99999 d 04 E 0 ～1000 ℃ 12 4～20 mA -1999～99999 d 20 0～10mA開方 -1999～99999 d 05 T -200～400 ℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V開方 -1999～99999 d 06 J 0 ～1200 ℃ 14 1～5 V -1999～99999 d 22 0～5 V開方 -1999～99999 d 07 Wre 0 ～2300 ℃ 15 0～5 V -1999～99999 d 23 可切換輸入 　 08 Pt100 -200～650 ℃ 16 0～20 mA -1999～99999 d

★ 控制輸出方式

選型代碼 0 1 2 3 4 5 6 7 8 9 輸出方式 無輸出 繼電器 4～20mA 0～10mA 1～5V 0～5V SCR輸出 SSR輸出 特殊規格 SOT輸出

★ 變送輸出方式

選型代碼 0 2 3 4 5 8 輸出方式 無輸出 4～20mA 0～10mA 1～5V 0～5V 特殊規格

★ 通訊方式

選型代碼 0 2 4 8 9 通訊方式 無通訊 RS-232 RS-422 RS-485 特殊規格

★ 型號舉例：

ND835-81-12/12-LH-P-W

通訊方式RS485，輸出方式為繼電器輸出，PV輸入類型為4～20 mA，SV輸入類型為4～20 mA，一報警為下限報警，第二報警為上限報警，DC24V饋電輸出，DC24V供電。

,SWP-ND435-020-23/12-HL
