麥克傳感器代理MPM4530,MTM,MPM482,MPM483MPM483產品采用經過計算機自動測試并用激光調阻工藝進行了寬溫度范圍的零點和靈敏度補

            麥克傳感器有限公司------ 成立于1993年，是中國半導體壓阻式OEM壓力傳感器的行業領袖。公司成立以來，秉承技術創新和管理創新的精神，成功開發出并規模化生產OEM壓力傳感器，智能壓力變送器，測量和控制儀表等高品質產品，將國際先進的總線操作、寬溫度數字補償、非線性校正以及數據采集技術完美結合，開發生產上百種產品，成為世界公認的高品質可信賴的壓力傳感器、變送器和系統解決方案的杰出供應商。

麥克傳感器代理MPM4530,MTM,MPM482,MPM483

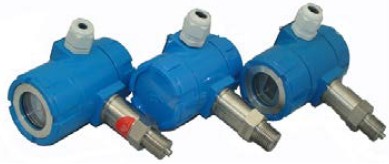

MPM483產品采用經過計算機自動測試并用激光調阻工藝進行了寬溫度范圍的零點和靈敏度補償?shù)膸Р讳P鋼隔離膜片的OEM壓阻式傳感器作為信號測量元件，傳感器信號經過信號處理電路后轉換為標準信號輸出，產品經過了長期老化及穩定性考核等工藝嚴格篩選，性能穩定可靠。應用于環境比較惡劣的露天現場，同時要求能夠現場觀測壓力顯示、需要零點遷移和量程調節的場合。適用于石油、化工、冶金、電力、輕工、紡織、建材、水文地質、食品、醫藥、環境控制等行業的過程控制和壓力測量。


•電子殼體為鋁合金材料，外殼防護等級IP65；
•有反性保護、瞬間過電流、過電壓和抗干擾保護措施；
•多種信號輸出；
•零點可遷移，量程可調節；
•可配接0～線性指示表、LCD數顯表、LED數顯表；
•與介質接觸部分為不銹鋼，具有齊平膜片、鉭膜片等特殊形式；
•本安防爆型產品符合ExiaⅡCT6的要求；
•船用型產品符合CCS《鋼質海船入級規范》(2006)的要求，已獲型式認可。


量程編碼	0A	02	03	07	08	09	10	12	13	14	15	17	18	19	20
單位	kPa						MPa
測量范圍	0-10 ～ 0-35	0-20 ～ 0-70	0-30 ～ 0-100	0-60 ～ 0-200	0-100 ～ 0-350	0-200 ～ 0-700	0-0.3 ～ 0-1.0	0-0.6 ～ 0-2.0	0-1.0 ～ 0-3.5	0-2.0 ～ 0-7.0	0-3.0 ～ 0-10.0	0-6.0 ～ 0-20.0	0-10.0 ～ 0-35.0	0-20.0 ～ 0-70.0	0-30.0 ～ 0-100.0
上限值	35	70	100	200	350	700	1.0	2.0	3.5	7.0	10.0	20.0	35.0	70.0	100.0
過范圍	100	100	150	300	500	1000	1.5	3.0	5.0	10.0	15.0	30.0	52.0	100.0	110.0
基本誤差					zui小值		典型值		zui大值			單位
非線性	0A～03編碼						0.25		0.5			zui大量程的±%
	07～19編碼				0.1		0.25		0.5			zui大量程的±%
遲滯	0A～03編碼						0.15		0.25			zui大量程的±%
	07～19編碼				0.05		0.1		0.15			zui大量程的±%
重復性	0A～03編碼						0.25		0.5			zui大量程的±%
	07～19編碼						0.15		0.25			zui大量程的±%
溫度影響	0A～03編碼				0.5		1		2			zui大量程的±%，參比25℃
	07～19編碼				0.3		0.5		1			zui大量程的±%，參比25℃
穩定性	0.3											zui大量程的±%，一年
介質溫度	-30～80											℃
環境溫度	-30～80											℃
供電電源	15～28				15～28				15～28			VDC
信號	4～20				0～10/20				0/1～5/10			mADC /VDC
傳輸方式	二線				三線				三線

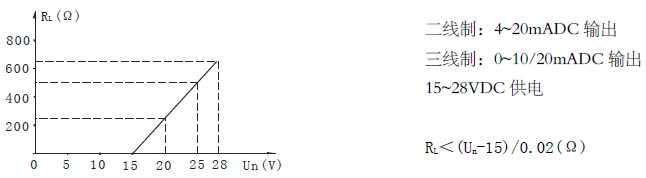

負載電阻	≤（U-15）/0.02				≤（U-15）/0.02				＞5k			Ω
壓力接口	不銹鋼1Cr18Ni9Ti
膜片材料	不銹鋼316L
密封方式	氟橡膠O型圈或全焊接
電子殼體	鋁合金
防護等級	IP65

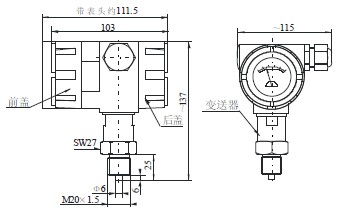

(單位:mm)

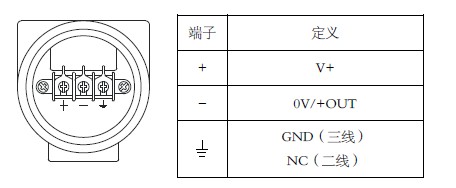

電氣連接圖 本安防爆型的電氣連接

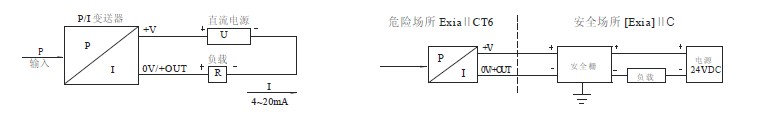

二線制4～20mA輸出的變送器電氣連接圖　　　　　　　　　　變送器防爆參數：　　　　　　　安全柵輸出防爆參數：
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　Ui≤28VDC Ii≤93mADC　　　　Uo≤28VDC Io≤93mADC　　　　　
　　　　　　　　　　　　　　Li≈0.1mH Ci≈0.04uF
　　　　　　　　Pi≤0.65W

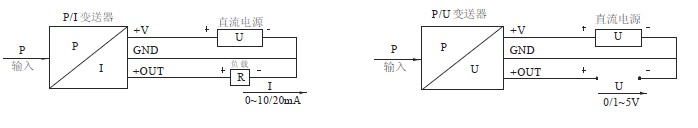

三線制0～10/20mA輸出的變送器電氣連接圖　　　　　　　　　　　　三線制0/1～5VDC輸出的變送器電氣連接圖

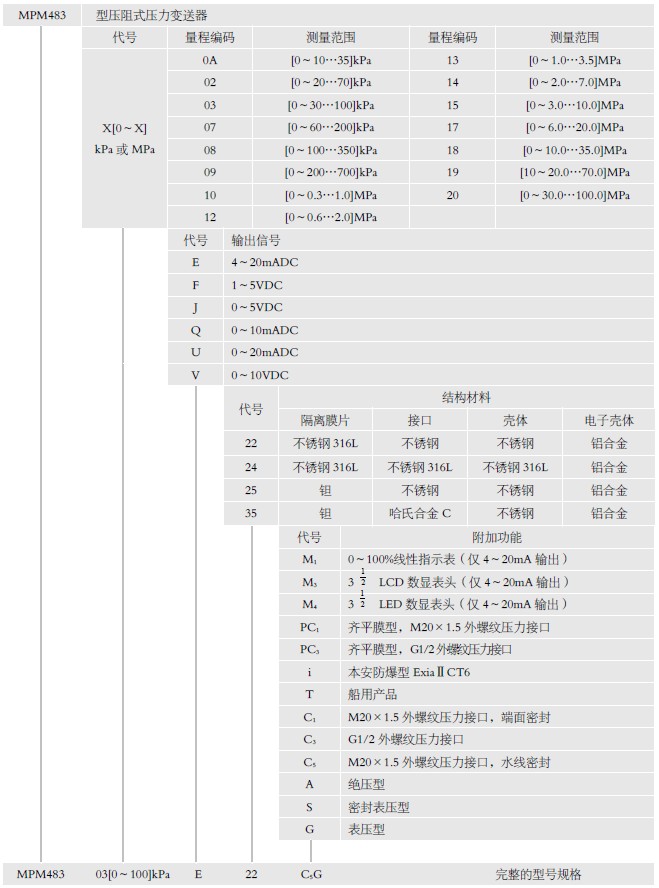

選型提示
1、為確保產品穩定工作，建議選擇測量范圍時考慮現場實際壓力值和可能遷移的范圍，zui大壓力應在測量范圍內，同時由本公司在出廠前完成遷移。
2、產品安裝于多雷地區時，訂貨時應注明“防雷”，同時建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地，可降低雷電對變送器損壞的概率。
3、產品垂直安裝于現場壓力接口，顯示屏水平正對觀察者。
4、需要零位壓力為負壓的變送器，請在訂貨中注明量程范圍。
5、本安防爆型產品僅限于帶指針表頭的產品。
6、齊平膜片型變送器的測量范圍為0～70kPa…35MPa。
7、選M₃時，變送器環境溫度范圍為-20～60℃；選M₄時，變送器環境溫度范圍為-30～70℃。
