一、概述：

本測試儀用于檢測各種動力電纜的高阻泄漏故障、閃絡性故障、低阻接地和斷路故障。

由于本儀器采用目前上的“二次脈沖法”技術，加之開發的測試技術和高頻高壓數據信號處理裝置，使其具有的電纜故障波形判斷能力和簡單方便的操作系統。本儀器具有的知識產權，是率先研制成功、的“二次脈沖法”電纜故障測試儀。

二次脈沖法的之處在于使現場測得的故障波形得到大大簡化，將復雜的高壓沖擊閃絡波形變成了非常容易判讀的類似于低壓脈沖法的短路故障波形。降低了對操作人員的技術要求和經驗要求。大地提高了現場故障的判斷準確率。任何人都能方便、準確地判讀波形，標定故障距離，達到快速準確測試電纜故障的目的。YDL-208電纜故障測試儀的整體技術可以和國外同類產品媲美，其性能價格比也大大優于外同類產品。

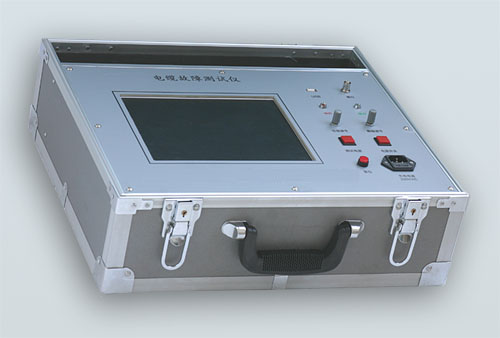

YDL-208電纜故障測試儀采用真彩顯示觸摸屏幕，波形顯示特別清晰。由于采用定義清晰的屏幕模擬按鍵，使得操作也十分簡單。

二、儀器功能與特點：

1．              可測35KV以下等級所有電纜的高、低阻故障，適應面廣。

2．              采用的“二次脈沖法”測試技術。同時還有傳統的沖擊高壓閃絡法和低壓脈沖法。

3．              任何高阻故障均呈現類似低壓脈沖法測試短路故障的波形特征，易判讀。

4．              具有方便用戶的軟件和全中文菜單以及熒屏觸摸按鍵操作。按鍵定義簡單明了。

5．              大液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。

6．              具有安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞。

7．              具有標準打印機接口。

8．              無測試盲區。

9．  內置電源，可在無電源環境下測試電纜的開路及低阻短路故障。

三、主要性能指標：

1．測試方法：二次脈沖法；沖擊高壓電流取樣法；低壓脈沖法.

2．沖擊高壓：低于35KV

3．數據采樣速率: 48MHz、24 MHz、12MHz、6 MHz

4．測試距離：＞16Km

5．讀數分辨率：1m

6．系統測試精度小于20cm

7．測試電纜長度設有：短距離（＜1Km ）；  中距離（＜3Km）；

長距離（＞3 Km）三種

測試脈沖幅度：約400V_PP

8． 二次脈沖發送及故障反射信號的自動顯示，使得故障特征波形的表示為簡單。所有的高阻故障波形僅有一種，即類似低壓脈沖法測試的短路故障波形。

9．具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。可以儲存大量的現場測試波形。

10．能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比。使得故障距離的判斷更加準確。

11．內置電源：充滿電后可連續工作1小時，亦可外接交流電源工作。

12．工作條件: 溫度-10℃～+45℃，相對濕度 90%，大氣壓力750±30mmHg。
