一.   用 途:   該產品適用于外部照明和信號裝置及汽車燈具外殼防護

二. 功能要求:  試驗臺能完成汽車、摩托車零部件防護等級為為IPX3、IPX4的防護試驗。

三．主要配置

1 擺管規格:R1000mm。

2 噴嘴孔徑：￠0.4mm ，噴嘴間距：50 mm。

3 噴嘴夾角：120度 （IPX3 ）、180度（IPX4 ）。IPX3開孔41個，IPX4開孔62個。

4 IPX3 與IPX4 夾角轉換：IPX3 試驗時堵住兩端針嘴。

5 擺動夾角：120度（IPX3 ）、360度（IPX4 ）。

6 流    量：0-10L/min( 可調) 。

7 試驗壓力：50-150kPa（可調）

8 擺管擺動速度：IPX3 試驗時擺動（2X120度 ）時間為4s,IPX4 試驗時擺動(2X360度時間為12s 。

9 試驗時間：0-999min （通電、斷電時間可分別設置及中央控制）。

10 試驗完成后可自動排除水管內積水。

11 擺管轉動的時間控制及擺幅控制準確無誤。

12 試件放置旋轉臺支承物高度與方向可調，支承物不能儲水。

13 試驗過程及試驗結束后應充分考慮試驗室場地的排水。

14 提供合格的計量證書。

15 整臺設備運行期間應防止液體到處飛濺和流淌，應進行防銹防腐蝕處理。

16、噴淋用水：潔凈的軟質自來水

四、裝置簡介
 該試驗設備主要用于考核電工電子產品外殼、密封件在水試驗后。或者在試驗期間是否能保證該設備及元器件良好的工作性能及技術狀態。同時產品在運輸過程或使用中可能受到侵水的影響，為產品技術標準提供引用依據。適用以自然條件為基礎所進行的人工淋雨試驗，不帶有強風速的降雨，不考慮試件的高溫及雨水溫度溫差所引進的大量進水。

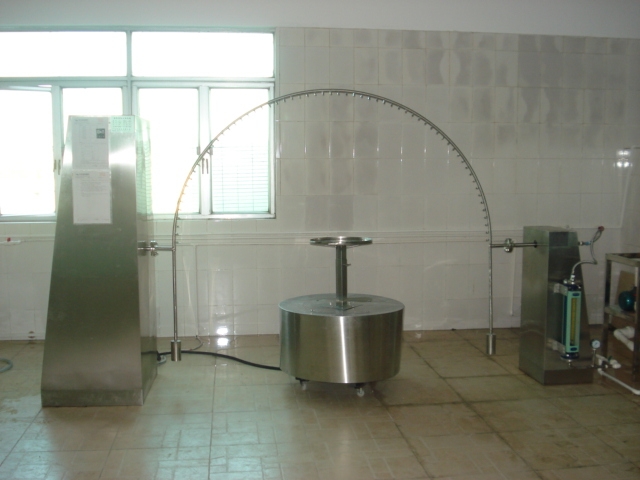

三、結構 淋雨試驗設備由擺管支架、擺管傳動、工作旋轉臺、電氣控制四部分組成，其中支架、回轉臺防護罩、控制臺采用SUS304不銹鋼發紋板制作。

五、工作原理

 1、擺管擺動：通過電機、變頻器（進口件）驅動減速器、偏心輪機構、齒條齒輪等機械傳動實現。利用變頻器調節擺管次數(單位時間內)，通過偏心輪機構調節角度。

2、工作臺旋轉：電機帶動渦輪減速旋轉，從而達到工作臺旋轉速度。

3、噴嘴：根據試件的大小，決定擺管的彎曲半徑。噴嘴為可拆式專用噴嘴，噴孔可根據標準要求的孔徑隨時更換，以使射出的水滴均勻，流量充足。

4、水道：敞開式擺管淋雨須考慮排水，在土建時就應考慮，以能迅速排放，不積水為佳。另需配備相當容量的貯水池以供應試驗所需。

5. 執行標準 本設備是按GB2423.38-90和GB/T4942.2/93、GB4208、GB4706、GB7000有關技術參數設計制作的。
