q611f-16p 圣萊爾不銹鋼三片式高平臺氣動球閥

溫州圣萊爾自動化閥門制造有限公司

會員指數：

企業認證：

價格：電議

所在地：浙江溫州市

型號：q611f-16p

更新時間：2024-07-24

瀏覽次數：1437

公司地址：溫州沙城工業區南新河26號

18257731892 楊先生(先生) 經理

點擊查看聯系電話在線詢價

產品簡介

詳細描述:

公司簡介

閥門廠位于地處風景秀麗、氣候宜人的東海之濱溫州市龍灣區永中鎮，臨近溫州和溫州火車站，交通十分便利。

溫州市龍灣永中精華閥門廠,是一家集設計開發、生產制造與銷售服務于一體的專業化全襯氟閥門制造企業。公司擁有的加工設備和精良的檢測儀器以及成熟的襯氟技術，專業從事各種襯氟閥門的設計與制造。襯氟氟塑襯里閥門是本公司特色系列產品之一。產品涵蓋聚全氟乙丙烯襯里截止閥、球閥、隔膜閥、蝶閥、止回閥、管夾閥等40多個系列.產品覆蓋全國各地.廣泛用于化工、石油、冶煉、造紙、醫藥、水電等行業。

展開

產品說明

詳細描述:

溫州圣萊爾不銹鋼三片式高平臺氣動三片式螺紋球閥體積小，是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，而直接拆卸四只螺栓，閥體中間部分既可取出。工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。
■溫州圣萊爾不銹鋼三片式高平臺氣動防火、防靜電設計
■溫州圣萊爾不銹鋼三片式高平臺氣動閥桿防爆出裝置
■溫州圣萊爾不銹鋼三片式高平臺氣動閥球上設計有壓力平衡孔
■溫州圣萊爾不銹鋼三片式高平臺氣動雙層閥桿填料與對壓碟型彈片裝置
◇溫州圣萊爾不銹鋼三片式高平臺氣動氣動三片式球閥附件選項
回訊器：也叫限位開關，遠程反饋開關信號(防爆)
電磁閥：雙作用選二位五通、單作用選二位三通(防爆)
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣定位器：輸入4～20mA信號,實現閥門調節功能
備注: 氣缸參數請另參考所選配的氣動執行器資料
◇溫州圣萊爾不銹鋼三片式高平臺氣動氣動三片式球閥參數

驅動	壓縮空氣5～7bar(可帶手輪)
公稱通經	15～100mm
公稱壓力	1.6～6.3MPa
適用溫度	PTFE:-29～+178℃
適用溫度	EK:-29～+250℃
連接方式	螺紋
閥結構	三塊式
閥體材質	316L、316、304、304L碳鋼
閥球材質	316L、316、304L、304
密封材質	PTFE 、EK
適用介質	氣體、水及油類等
可選附件	限位開關、定位器、電磁閥、減壓閥

◇溫州圣萊爾不銹鋼三片式高平臺氣動氣動三片式球閥設計標準

三塊式	測試檢驗	API598，EN12266
	螺紋接端	ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203
	對焊接端	ASME B16025
	套焊接端	ASME B16.11
	閥蘭接端	ASME B16.5 DIN2542～2545 JIS B2238
兩塊式	測試檢驗	API598，EN12266
兩塊式	螺紋接端	ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203

◇溫州圣萊爾不銹鋼三片式高平臺氣動氣動三片式球閥主要零部件材料

序號 NO	零件名稱 Accessory name	材質 Material
1	螺栓 Stud	不銹鋼304 Stainless Steel304
2	接頭 Connector	不銹鋼CF8、CF8M Stainless Steel CF8、CF8M
3	閥座 Seat	PTFE
4	球體 ball	不銹鋼304、316 Stainless Steel304、316
5	閥體 Body	不銹鋼CF8、CF8M Stainless Steel CF8、CF8M
6	螺母 Nut	不銹鋼304 Stainless Steel304
7	閥桿 Stem	不銹鋼304、316 Stainless Steel304、316
8	墊片 Gasket	PTFE
9	填料 Packing	PTFE
10	壓蓋 Gland	不銹鋼304、316 Stainless Steel304、316
11	支架 Yoke	不銹鋼CF8 Stainless Steel CF8
12	連接套 Connecting Set	不銹鋼304、316 Stainless Steel304、316

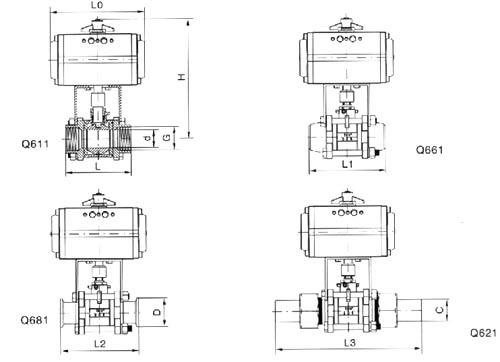

◇氣動球閥主要外形及連接尺寸 Q611F
氣動三片式球閥

溫州圣萊爾不銹鋼三片式高平臺氣動

DN		外形連接尺寸 Connecting Flange Size
DN	in	d	L	G	L1	L2	D	L3	C	L0	H
15	1/2	15	73	1/2″	81	85	34	175	22	140/178	62/75
20	3/4	20	85	3/4″	92	100	50.5	190	28	140/178	62/75
25	1	25	91	1″	103	115	50.5	200	33	140/214	62/91
32	11/4	32	112	11/4″	123	130	50.5	230	40	164/214	75/91
40	11/2	40	120	11/2″	136	150	50.5			164/246	75/101
50	2	50	147	2″	155	180	64			190/295	91/112
65	21/2	65	168	21/2″	190	230	77.5			210/340	101/127
80	3	80	204	3″	220	260	91			247/398	112/139

溫州圣萊爾不銹鋼三片式高平臺氣動相關產品:

POLOVO Q641F氣動法蘭不銹鋼球閥

POLOVO Q644F Q645F 氣動三通球閥法蘭式T型 L型

POLOVO Q614F Q615F 氣動三通球閥內螺紋式 T型 L型

POLOVO Q672F 氣動薄型對夾球閥

POLOVO Q641F 氣動三片式法蘭球閥

POLOVO Q681F 氣動UPVC球閥

POLOVO Q673H 氣動V型調節閥

POLOVO Q641F 氣動襯氟球閥

POLOVO Q611F 氣動高壓球閥

POLOVO Q681F 氣動三片式卡箍球閥

POLOVO Q611F 氣動二片式不銹鋼球閥

POLOVO Q647F 氣動大口徑固定球閥

POLOVO Q641F 氣動調節球閥

POLOVO Q671F 氣動超短保溫球閥

POLOVO Q641F 氣動高壓法蘭球閥

氣動三片式球閥是球閥配上氣動執行器。氣動執行器的執行速度相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間。

編輯本段溫州圣萊爾不銹鋼三片式高平臺氣動產品概述

氣動三片式球閥是由截止閥演變而來。它具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的

比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。

氣動三片式球閥只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。A溫州圣萊爾不銹鋼三片式高平臺氣動,氣動三片式球閥的現實作用不銹鋼氣動球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。溫州圣萊爾不銹鋼三片式高平臺氣動氣動三片式球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。溫州圣萊爾不銹鋼三片式高平臺氣動氣動三片式球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是近年來被廣泛采用的一種閥門，它具有以下優點：1．流體阻力小，其阻力系數與同長度的管段相等。2．結構簡單、體積小、重量輕。3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。5．維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。氣動三片式球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們日常生活中。B,溫州圣萊爾不銹鋼三片式高平臺氣動氣動球閥按結構形式可分：一、溫州圣萊爾不銹鋼三片式高平臺氣動浮動氣動球球閥不銹鋼氣動球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動不銹鋼氣動球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。二、溫州圣萊爾不銹鋼三片式高平臺氣動固定球氣動球閥不銹鋼氣動球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。為了減少氣動球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。三、溫州圣萊爾不銹鋼三片式高平臺氣動彈性球氣動球閥氣動球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用于高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。氣動球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。C,氣動球閥說明書1、范圍：本說明書適用于法蘭連接端的電動（或氣動）球閥。2、組成：由電動（或氣動）執行機構（20）與球閥閥體部分組成，其連接靠支架（18）和連接軸（17）。3、使用限制溫度和壓力限制l 銘牌顯示有球閥在zui大和zui小操作溫度下所允許的zui大操作壓力。l 使用PTFE或RTFE材質的閥座和密封件，操作溫度應在－290C到 2000C之間。其他類型的閥座和密封件的操作溫度，應受到KI工廠的檢核。l 閥的公稱壓力等級 (PN)，可表明閥在正常溫度狀態下的zui大工作壓力。（例如：PN4.0，表明其操作溫度在－290C～380C時的zui大工作壓力為40 Bar(4.0MPa)）。l 電動或氣動執行機構的注意事項參見其相應的說明書。4、溫州圣萊爾不銹鋼三片式高平臺氣動安裝1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。2）、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。3)、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。4)、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.5)、本類閥應安裝在管道的水平方向或垂直方向。6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。7)、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。4、操作和使用1)、操作前須確認管路和閥已被沖洗過。2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。5、溫州圣萊爾不銹鋼三片式高平臺氣動維修擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據
