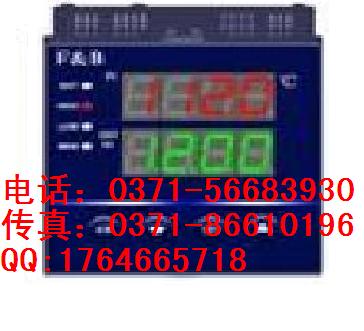

XMGAF5000系列帶伺服放大器的回路調節器
XMGAF6000系列帶伺服放大器和前饋加法控制的回路調節器

★ 適用范圍

XMGAF5000/XMGAF6000系列帶伺服放大器的回路調節器具有4個模擬量輸入，1個模擬量輸出，3個開關量輸出和220VAC正反轉驅動信號輸出及的自整定PID控制算法。該產品將PID調節器和伺服放大器一體化，可直接驅動電動調節閥完成溫度、壓力、液位、流量等工業過程參數測量，顯示和控制。

★ 功能特點

※ 輸入輸出信號

●4個模擬量輸入(AI)

IN1是被控過程參數的測量反饋輸入端，可接收各種熱電阻、熱電偶、標準信號等任一輸入信號，各種輸入信號之間分度號可切換，即設即用。

IN2是前饋控制輸入(XMGAF6000)或輔助輸入端(XMGAF5000)，可接收各種熱電阻、熱電偶、標準信號等任一輸入信號，各種輸入信號之間分度號可切換，即設即用。

IN3是閥位反饋信號輸入端，可接收0～10mA/4～20mA/0～5V/1～5V等任一標準信號，各種輸入信號之間按鍵可切換。

IN4是外給定(RSP)信號輸入端，可接受0～10mA/4～20mA/0～5V/1～5V等任一標準信號，各種輸入信號之間可切換，即設即用。

●1個模擬量輸出(AO)

OUT1是IN1的變送輸出端0～10mA/4～20mA/0～5V/1～5V輸出可選。OUT1可供后級記錄儀使用。

●3個繼電器輸出(DO)

DO1、DO2為IN1值的報警輸出，其上、下限報警方式可設定，繼電器動作時，輸出觸點閉合。

DO3是手動控制狀態輸出端，當調節器為手動控制時，繼電器均動作，輸出觸點閉合。

※   正反轉控制信號輸出端

正反轉控制信號輸出為220VAC，由41A/800V雙向可控硅控制，可直接驅動電動執行器伺服電機。

※手動控制/自動控制無擾切換 XMGAF5000/XMGAF6000系列手動控制優先于自動控制，手動時，按增、減鍵可直接輸出正、反轉控制信號。 ※安全控制功能 XMGAF5000/6000具有安全控制功能，在設備故障期間能停止正反轉控制信號輸出，保持閥位不動，并轉入手動狀態，由手動控制閥位的增減。閥位不變，并能停止正反轉輸出，保持由手動控制閥位的增減，確保過程生產設備的安全。 ※PID控制給定值 本機給定(LSP)和遠程給定(RSP)可無擾切換，自動加偏置補償，本機控制給定值可按鍵直接設定，也可以加密碼鎖定，不讓修改。 ※PID參數自整定 獨特的自整定PID算法，使之能自動適應各種工業現場，自整定成功率達95%以上。 ※可帶RS485等隔離通訊接口，構成計算機監控系統。

型    譜 說    明 XMGAF5   帶伺服放大器的回路調節器 控制輸出 0   220VAC正反轉控制輸出 測量輸入 IN1   1   適配熱電偶 2   適配熱電阻 3   適配霍爾變送器 4   適配遠傳壓力表 5   適配0～10mA輸入 6   適配4～20mA輸入 7   適配0～5V輸入 8   適配1～5V輸入 9   適配用戶特殊要求的各種分度號 U   分度號輸入     0   PID控制值本機按鍵給定LSP 1   PID控制值機內時間程序給定tsp 遠程給定 IN4   5   0～10mA遠程給定；RSP 6   4～20mA遠程給定；RSP 7   0～5V遠程給定；RSP 8   1～5V遠程給定；RSP 輔助變送 輸出OUT1   5   0～10mA輔助變送輸出 6   4～20mA輔助變送輸出 7   0～5V輔助變送輸出 8   1～5V輔助變送輸出 外形結構   V   80×160×150mm光柱豎表 變 送 器 配電電源       缺省為不帶24V直流電源輸出 P   帶直流24V/100mA電源輸出 通訊接口 類    型     不帶通訊接口 RS485 RS485隔離通訊接口 特殊功能碼   □□□□ 0000表示無特殊功能碼 注：IN3、IN4為0～10mA/4～20mA/0～5V/1～5V通用，出廠缺省為4～20mA, 此系列儀表供電電源均為220VAC。
