產品簡介
托克智能數顯長度計，計米器可帶上下限報警設置，變送輸出。掉電記憶存儲功能
公司簡介
〖企業簡介〗
江蘇昆侖工控（淮電）電氣有限公司成立于1997年，2003在蘇州成立了江蘇昆侖工控電氣十廠，本廠專業研發，生產，銷售各種電力工控，機電，石油煤礦，化工設備配套產品廠家。先后在蘇州，無錫，淮安，浙江，連云港,廣東，北京，上海等地均設有生產，銷售分支機構，主要產品有：數顯電流電壓，功率，功率因數表、溫控表，溫濕度表，計數器，轉速表，歐姆表，時間繼電器，光電，電磁隔離變送器、液位器，壓力變送器，差壓變送器，溫壓一體傳感器，分流器，互感器，接近開關，三色燈等配套產品。公司目前旗下有員工約500人，年產銷100萬臺，年銷售額收入近1000萬元。公司一貫堅持“質量第一，用戶至上，優質服務，信守合同”的宗旨，憑借著高質量的產品，良好的信譽，優質的服務，產品暢銷全國近三十多個省、市、自治區以及遠銷歐美、東南亞等國家。竭誠與國內外商家雙贏合作，共同發展，共創輝煌！
展開
產品說明
|
|
特點
|
|
◎ 任意系數設定
◎ EEPROM數據保護
◎ 多種輸入模式和輸出模式選擇
◎ 所有功能從面板的按鍵進行操作
◎ 工作電流AC 110/220V 50/60Hz
|
| 一、 型號及含義 |
|
|
|
| 二、型號及技術參數 |
|
型號
|
可預置段數
|
顯示位數
|
計數范圍
|
輸入信號
|
zui大計數速率
|
|
TE-□48P41B
|
1段
|
4位
|
0∽9999
|
4-30V
|
1KHz
|
|
TE-□48P81B
|
1段
|
8位
|
0∽99999999
|
4-30V
|
1KHz
|
|
TE-□49P41B
|
1段
|
4位
|
0∽9999
|
4-30V
|
1KHz
|
|
TE-□49P81B
|
1段
|
8位
|
0∽99999999
|
4-30V
|
1KHz
|
|
TE-□72P41B
|
1段
|
4位
|
0∽9999
|
4-30V
|
1KHz
|
|
TE-□72P81B
|
1段
|
8位
|
0∽99999999
|
4-30V
|
1KHz
|
|
TE-□94P41B
|
1段
|
4位
|
0∽9999
|
4-30V
|
1KHz
|
|
TE-□94P81B
|
1段
|
8位
|
0∽99999999
|
4-30V
|
1KHz
|
|
TE-□49P62A
|
2段
|
6位
|
0∽999999
|
4-30V
|
5KHz
|
|
| 三、技術參數 |
| 功耗 |
≤5VA （at AC 220V 50HZ）
|
| 輸入信號 |
觸點輸入/集電輸入/傳感器輸入,輸入電阻5KΩ,低電平0-2V,高電平30V
|
|
溢出
|
當測量值出現6位時顯示“------”
|
| 輸入方式 |
加法、減法、加減法（相位差輸入）
|
| 輸出方式 |
N、C、R
|
| 復位方式 |
手動復位、自動復位、外接信號復位
|
| 輔助電壓 |
DC 12V±10% 50mA max
|
| 電源電壓 |
AC 220V (50HZ/60HZ)
|
| 緣強度 |
100M/min以上，用500VDC兆歐表測（導電端子和裸露的非帶電金屬體間、非連接觸點間
|
| 耐壓 |
AC2000V,50HZ/60HZ 1min(導電端子和裸露的非帶電金屬體間、非接觸點間) |
| 抗干擾 |
用噪音抗干擾模擬器的方波干擾：+2KV(電源端子間)、+500V(輸入端間)
|
| 工作環境 |
0-50℃ 45%-85%RH
|
|

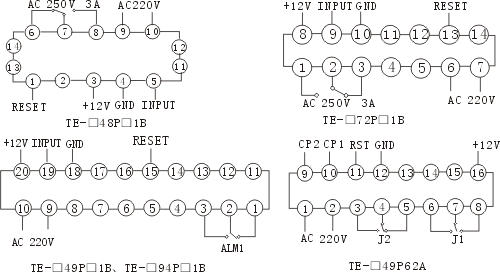

| <四、 連接圖 |
|
|
| 五、面板說明 |
1、位選鍵( )：當進入編程狀態時,數碼管中有一位閃爍,通過此鍵可使閃爍位從高位向低位循環移動
2、增加鍵（Δ）：當進入編程狀態時，通過此鍵可使閃爍位的數字由0到9循環增加。
3、復位鍵(RST）：在正常工作時,按下復位鍵,計數器恢復初始狀態，抬起復位鍵,計數器開始計數。
4、功能鍵（SET）：在正常工作時，編程燈（SET）不亮，此時按一下功能鍵，編程燈亮，表示進入編程狀態。 |
| 六、 操作指南 |
| 1、TE-□48P41B、TE-□49P41B、TE-□72P41B、TE-□94P41B使用說明： |
1）、顯示器：正常工作時,上邊四位數碼管顯示當前計數值。下邊四位數碼管顯示設定值。
2）、計數值設定：利用增加鍵和位選鍵即可任意設定計數器的計數值、倍率值。
一次按位選鍵（），上邊一位數碼管呈閃爍狀態，按增加鍵（△），設定此數值；再按位選鍵（），上邊第二位數碼管閃爍，按增加鍵（△），設定此數值；依次類推，設定第三位、第四位數值，即設定了四位計數值；此時再按位選鍵（），下邊一位數碼管呈閃爍狀態，按增加鍵（△），設定此數值；然后按位選鍵（），下邊第二位數碼管閃爍，按增加鍵（△），設定此數值；依次類推，設定下邊第三位、第四位數值，即設定了計數器的倍率值（顯示值等于計數脈沖數乘以倍率，倍率值范圍：0.001-9.999）；這時數碼管仍在閃爍，8秒種后，閃爍停止，以上所設定的計數值、倍率值便自動存入機內。
注意：在整個設定過程中,應連續進行,每兩步驟之間不應超過8秒鐘。
3）、接線端子說明：
①、GND為公共端,PAU為計數選擇端,計數選擇端PAU與公共端GND相接,計數為倒計數,反之為正計數.
②、RST為計數復位端，RST端與GND端接通，計數器恢復初始狀態；RST端GND端斷開，計數器從初始值開始計數。
③、INPUT為計數輸入端，開關量、電平脈沖兩種輸入信號兼容。開關量如常開觸點、光電對管。電平脈沖：低電平：-30V—+0.6V；高電平：+4V—+30V。（見圖1） |
|
|
| 2、TE-□48P81B、TE-□49P81B、TE-□72P81B、TE-□94P81B使用說明： |
1）、顯示器：正常工作時，八位數碼管顯示當前計數值。
2）、計數值設定：利用增加鍵和位選鍵即可任意設定計數器的計數值、倍率值。
先按位選鍵（），上邊一位數碼管呈閃爍狀態，按增加鍵（△），設定此數值；再按位選鍵（），上邊第二位數碼管閃爍，按增加鍵（△），設定此數值；依次類推，設定上邊第三位、第四位數值，下邊一位、第二位、第三位、第四位數值，即設定了計數器的計數值，再按位選鍵（），只有上邊四位數碼管亮，且一位數碼管閃爍，按增加鍵（△），設定此數值，再按位選鍵（），上邊第二位數碼管閃爍，按增加鍵（△），設定此數值，依次類推，設定上邊第三位、第四位數值，即設定了計數器的倍率值（顯示值等于計數脈沖數乘以倍率，倍率值范圍：0.001-9.999）；這時數碼管仍在閃爍，8秒種后，閃爍停止，以上所設定的計數值、倍率值便自動存入機內。
3）、接線端子說明：
①、GND為公共端，PAU為計數選擇端,計數選擇端PAU與公共端GND相接,計數為倒計數,反之為正計數.
②、RST為計數復位端，RST端與GND端接通，計數器恢復初始狀態；RST端GND端斷開，計數器從初始值開始計數
③、INPUT為計數輸入端，開關量、電平脈沖兩種輸入信號兼容。開關量如常開觸點、光電對管。電平脈沖：低電平：-30V—+0.6V；高電平：+4V—+30V。（見圖1） |
| 3、TE-□49P62A（六位智能數顯計數器/長度計）使用說明 |
| 1)、功能鍵（SET）：按動此鍵將按如下順序選項 |
|
|
①在正常工作時，編程燈（SET）不亮，此時按一下功能鍵，編程燈亮，表示進入編程狀態。同時繼電器1指示燈（J1）亮，這時可通過位選和增加鍵，設置繼電器1的動作值（當顯示值大于或等于該值時繼電器1吸合，否則釋放）。
②再按動功能鍵，J1燈滅，繼電器2指示燈（J2）亮，此時可設定繼電器2的動作值（當顯示值大于或等于該值時繼電器2吸合，否則釋放）。 |
|
| ③繼續按動功能鍵，J1和J2同時亮，此時可設定倍率(計數值乘以倍率即為顯示值，倍率值范圍：0.001-65.535）。 |
| ④再按動功能鍵,J1和J2燈同時滅。可以設定計數初始值(每次復位都會使顯示回到初始值). |
| ⑤繼續按動功能鍵，此時可通過位選鍵，設置小數點。 |
| ⑥后再按動一次功能鍵，編程燈滅，計數器進入正常工作狀態，當繼電器1吸合時J1燈亮，釋放則滅；繼電器2吸合時J2燈亮，釋放則滅. |
| 2）、計數輸入端：輸入1為減1計數，輸入2為加1計數，可接入開關量也可接入電平脈沖。電平脈沖：低電平：-30V—+0.6V；高電平：+4V—+30V。（見圖1) |
| 七、繼電器工作方式 |
N方式：上電儀表工作，達到或超過設定值時繼電器吸合。
C方式: 上電儀表工作，達到或超過設定值時繼電器釋放。
R方式: 上電儀表工作，達到或超過設定值時繼電器吸合；5秒后，儀表自動復位，重新開始工作。 |

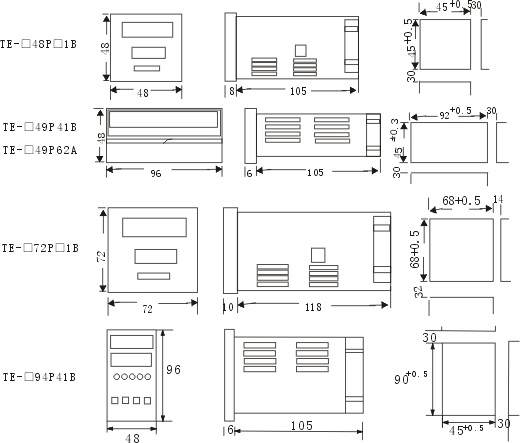

| 八、外形及開孔尺寸 |
 |
|
