一、AFLU型渦街流量計的概述

 AFLU型渦街流量計是在渦街流量變送器的基礎上，集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮惑w式流量計。其輸出為電壓脈沖頻率信號，也可轉換輸出4~20mADC 標準信號。該儀表采用的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便，是石油、化工、電力、冶金等行業液體、氣體計量和飽和蒸汽計量的理想儀表。

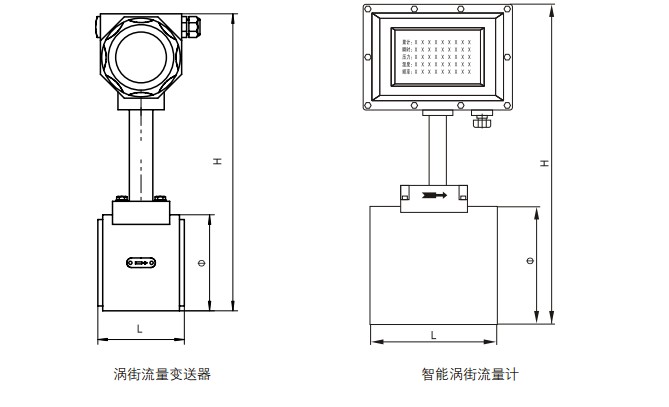

  AFLU型渦街流量計可采用一體式現場顯示結構，也可由渦街流量變送器與我廠生產的智能顯示儀表配套，組成分體式智能渦街流量計，對流量進行準確計量，亦可與調節儀表或計算機聯用，組成流量控制系統。
我廠生產的型渦街流量變送器根據結構不同主要分為以下兩種：
  AFLU型渦街流量變送器，主要應用法蘭卡裝式結構，把型渦街流量變送器直接安裝在被測管道上測量管道中的流體流量。該型儀表主要用于口徑為DN200  以下或DN200 的管道上，若管道口徑為DN200  以上，選用插入式型渦街流量變送器或其他類型流量儀表。
  AFLU插入式型渦街流量變送器，應用插入式機構，把小尺寸的渦街流量傳感器探頭，放到大口徑管道中的特定位置來測量大口徑中流體的流量。這是一種測量大口徑管道流體流量的方法。

二、AFLU型渦街流量計的原理

     基于卡曼渦街原理，如果將一個稱之為流量元件的非流線型物體（比如三角柱體）垂直插入管道流體中，當流速足夠大時，在流量元件的下游便會交替地產生旋渦，隨著旋渦尺寸的增大，便會離開流量元件向下游流去，形成兩列旋渦系列，即渦街。這一過程稱為旋渦的剝離（如圖  1 旋渦產生示意圖）。旋渦剝離的頻率在一定的流速范圍內，與介質流速成線性關系，且這一關系不受流體的密度、粘度、壓力、溫度的影響。由于旋渦分離在柱體兩側產生壓力脈動，探頭體產生交變應力，埋設在探頭體內的壓電晶體元件受交變應力作用而產生交變電荷。檢測放大器將交變電荷進行交換處理后，輸出頻率與介質速度成正比脈沖信號，送至積算儀進行處理和顯示或輸出4~20mA標準電流信號。

三、ALFU型渦街流量計特點


1、AFLU型渦街流量變送器的特點:
●結構簡單而牢固，無可動部件，可靠性高，使用壽命長；
●測量范圍寬，量程比可達1：10；
●壓力損失較小，運行費用低，更具節能意義；
●輸出信號與流量成線性關系，便于數據處理和上位機聯用，可通過RS232、RS485接口與上位機連接；
●在一定雷諾數范圍內，輸出信號頻率不受流體物理參數（溫度、壓力、粘度）的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關；
●安裝簡單，維修方便；
●應用范圍廣，液體、氣體、蒸汽流量均可測量；

2、AFLU型渦街流量計特點：
●可檢測介質的溫度與壓力并進行自動補償，可直接檢測氣體的標準體積流量或飽和蒸汽的質量流量。
●采用的微機技術與高性能的集成芯片，整機功能強大，性能優越。
●采用的微功耗高新技術，整機功耗低，既能憑內裝3.6V 鋰電池長期供電運行，又可由外電源供電運行。
●采用LCD 顯示，清晰直觀，讀數方便。
●本流量計執行JJG198-94 計量檢定規程。


四、AFLU型渦街流量計主要技術指標

被測介質	氣體、蒸汽、水
口徑	15~1000（大于300采用插入式）
公稱壓力	1.6~6.4MPa（6.4MPa以上協議訂貨）
介質溫度	-20℃~250℃
環境溫度	-40℃~55攝氏度
量程比與精度關系	1:5（1%）、1:10（2%）、1:20（3%）
補償形式	溫度補償、壓力補償（氣體計量）
直管段要求	前5D后3D
重復性	0.01%~0.008%
供電電源	24VDC或內置3.6V電壓
整機功耗	外電源≤1.5W；內電源≤1.5mW
輸出方式	4~20mA（兩線制）；0~5V（脈沖）；RS485
測量管材質	316L或根據用戶需要定制
防護等級	IP65;IP67



五、AFLU型渦街流量計流量范圍

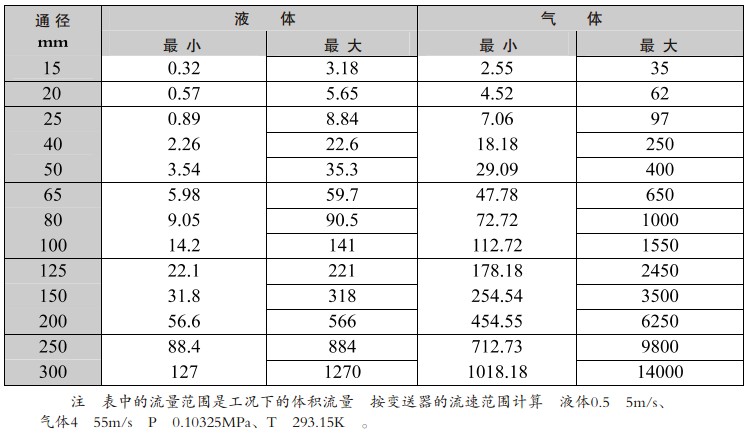

1、液體和氣體流量范圍

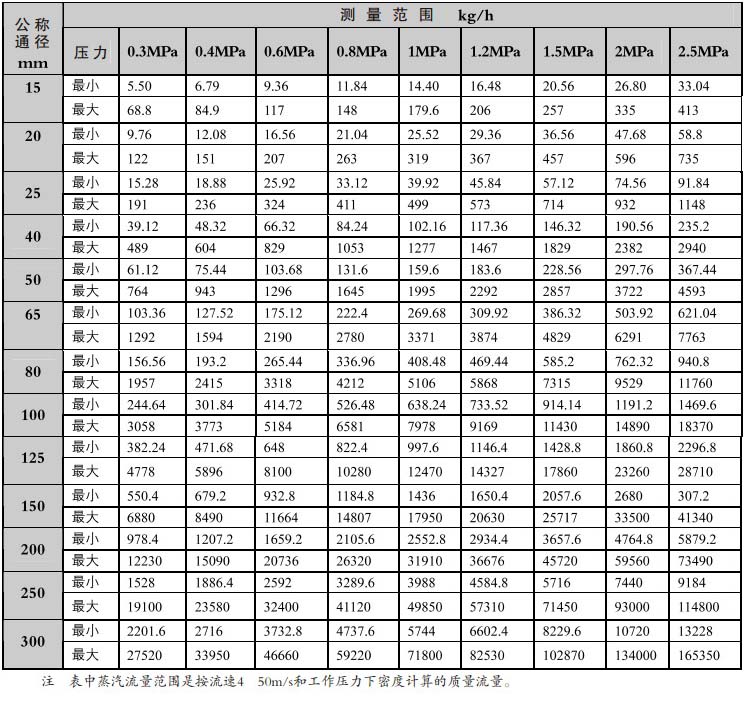

2、飽和蒸汽流量范圍
