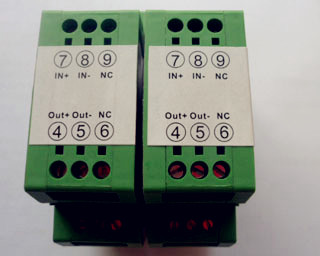

A4-P1-O5 4-20MA轉0-10V

深圳市貝福電子有限公司

會員指數：

企業認證：

價格：電議

所在地：廣東深圳市

型號：A4-P1-O5

更新時間：2020-10-16

瀏覽次數：4352

公司地址：深圳市福田區凱豐大廈

聶先生(先生)

點擊查看聯系電話在線詢價

產品簡介

卡軌式使用方便、有源隔離轉換、變送、配電產品單輸入單輸出信號隔離變送器主要特性精度等級：0.1級、0.2級、0.5級。產品

公司簡介

深圳市貝福電子有限公司專業經營研發高性能的隔離式安全柵、隔離放大器模塊、模擬信號隔離變送器、安全柵、溫度變送器、隔離穩壓芯片、AC/DC、DC/DC等系列產品。

產品的尺寸性能符合國際標準，而且提供最合理的解決方案，通過與您公司團隊的緊密合作，為您訂制特殊要求的隔離轉換模塊。我們的產品種類齊全，性價比高于國內外同行業，同時我們還建立了產品質量跟蹤和完善的售后服務體系，在電力、通訊、儀器儀表、醫療設備、工控智能化、汽車電子、安防、軍工等行業得到廣泛應用。本公司始終將“以誠為信，以質為本”的精神作為企業發展的宗旨，歡迎廣大客戶垂詢惠顧。

適用于工業現場的直流電壓、電流檢測、并轉換為標準直流信號傳送給PLC、顯示儀表等設備，主要解決工業控制系統的信號轉換、傳輸過程中的干擾問題，保證系統穩定可靠運行，實現對電氣設備的直流電壓、電流的監測、控制、保護等功能

展開

產品說明

卡軌式使用方便、有源隔離轉換、變送、配電產品

單輸入單輸出信號隔離變送器

主要特性

精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用。

標準信號輸入:0-5V/0-10V/1-5V/2-10V,0-10mA/0-20mA/4-20mA等。

輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力。

全量程范圍內高的線性度（非線性度<0.2%）

型號及定義

DIN11 IBF - U(A)□- P□- O□

輸入額定電壓U（或電流A）值		輔助電源P	輸出O
U1： 0-5V	A1：0-1mA	P1： DC24V	O1：4-20mA
U2：0-10V	A2：0-10mA	P2： DC12V	O2：0-20mA
U3：0-75mV	A3：0-20mA	P3： DC5V	O4：0-5V
U4：0-2.5V	A4：4-20mA	P4： DC15V	O5：0-10V
U8:2-10V			O6：1-5V
Uz：用戶自定義	Az：用戶自定義	Pz：用戶自定義	Oz: 用戶自定義

產品選型舉例

例：輸入1：0-5V 輔助電源：24V 輸出2：4-20mA 產品型號：DIN11 IBF-U1-P1-O1

通用參數

精度 ---------- 0.1% ，0.2% ，0.5%	隔離 ---------- 信號輸入/輸出/輔助電源
輔助電源---------- DC5V、12V、24V，±10%	緣電阻 ---------- ≥20MΩ
工作溫度---------- -25 ~ +70℃	耐壓 ---------- 信號輸入/輸出/輔助電源
工作濕度---------- 10 ~ 90% (無凝露)	2500VDC，50Hz，1分鐘，漏電流 1mA
存儲溫度---------- -45 ~ +80℃	耐沖擊電壓---------- 3KV， 1.2/50us(峰值)
存儲濕度---------- 10 ~ 95% (無凝露)

輸入參數				輸出參數
輸入項目	輸入阻抗	電源損耗	輸入過載能力	輸出項目	輸出過載能力	響應時間
0-5V	≥300KΩ	電壓輸出 < 0.6W 電流輸出 <1.5W	2.0倍額定：連續	4-20mA	負載電阻不超過350Ω	≤1mS
0-10V				0-20mA
0-1mA	1KΩ		1.5倍額定：連續 3.0倍額定：1S
0-10mA	TYP：250Ω 可自設定			0-5V	≥2KΩ
0-20mA				0-10V
4-20mA				1-5V

注: 電流輸出型如果要求負載電阻500Ω,請另做注

應用場合：

需要0~20mA、4~20mA、0~10V、0~30V等直流信號做為信號源的試驗室裝置，如儀器維修校驗等；需要直流信號做為信號源的工控設備，如調節閥、變頻器等；可用于自動化控制系統信號源進行調試。是自動化及儀表工程師不可缺少的工具

信號隔離器、信號分配器、信號變送器、信號源、數據采集模塊、產品計數器、脈沖

控制儀等工業設備

信號隔離器主要技術指標

1. 隔離強度：也叫隔離能力、耐壓強度或測試耐壓，這是衡量信號隔離器的主要參數之一。單位：伏。它指的是輸入與輸出，輸入與電源，輸出與電源之間的耐壓能力。它的數值越大說明耐壓能力越好，隔離能力越強，濾波性能越高。一般的，這種耐壓測試是通過一次性樣品的耐壓檢驗來確定的。在該測試過程中，將持續若干秒地分別在輸入與輸出、輸入與電源、輸出與電源之間加載50Hz的工頻電壓，以便得出器件同另一個電勢面之間不會發生擊穿的電壓數值。 2. 變送精度：信號隔離變送器質量的標尺,業內一般能做到量程的±0.2%，可以滿足各種場合需求。 3. 溫度系數：表示隔離器等儀表在環境溫度發生變化時，精度的變化情況。大多情況下用PPM表示。 4. 響應時間：表征信號隔離器的反應速度，一般≤200mS。 5. 緣電阻：內部電源與外殼之間隔離直流作用的數值化表征。 6. 負載電阻：反映了信號隔離器的帶載能力。
