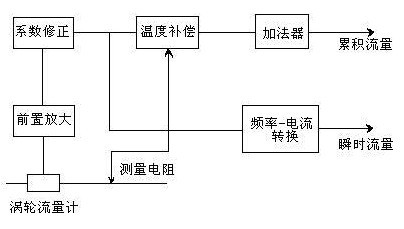

一、渦輪流量計結構及原理框架圖：
流體從機殼的進口流入，通過支架將一對軸承固定在管中心軸線上，渦輪安裝在軸承上。在渦輪上下游的支架上裝有輻射形的整流板，以對流體起導向作用，以避免流體自旋而改變對渦輪葉片的作用角度。在渦輪上方機殼外部裝有傳感線圈，接收磁通變化信號。
二、渦輪流量計特點
流量計應用：石油類、有機液體、無機液、液化石油氣、天然氣、低溫液體等。
高度,一般可達±1%R、±0.5%R,型可達±0.2%R；
| 圖1 基本型傳感器/變送器 | 圖2 防爆型 傳感器/變送器 |
|
|
|
| 圖3 智能一體化渦輪流量計 | 圖4智能一體化渦輪流量計帶HART通訊 |
|
|
|
四、渦輪流量計技術參數：附表
公稱口徑：管道式：DN4～DN200
插入式：DN100～DN2000
精度等級：管道式：±0.5級，±1.0級
插入式：±1.5級、±2.5級
環境溫度：-20℃～50℃
介質溫度：測量液體：-20℃～120℃
測量氣體：-20℃～80℃
大氣壓力：86KPa～106KPa
公稱壓力：1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等級：ExdIIBT4
連接方式：螺紋連接、法蘭夾裝、法蘭連接、插入式等
直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN
液體：上游直管段應≥20DN，下游直管段應≥5DN
插入式：上游直管段應≥20DS，下游直管段應≥7DS(DS為管道實測內徑)
顯示方式：(1)遠傳顯示： 脈沖輸出、電流輸出(配顯示儀表)
(2)現場顯示：8位LCD顯示累積流量，單位(m3) 4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速
(3)溫度壓力補償型： A、顯示標準瞬時流量及標準累計流量 B、顯示當前壓力、溫度、電池電壓
輸出功能：(1)脈沖輸出，p-p值由供電電源確定
(2)4～20mA兩線制電流輸出
(3)單位體積脈沖輸出及傳感器原始脈沖輸出
(4)帶有RS485通迅接口
供電電源：(1)DC5～24V
(2)標準型3V鋰電池安裝于儀表內部可連續使用八年以上
(3)溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上
傳輸距離：傳感器至顯示儀距離可達500m
|
型號
|
正常流量范圍m3/h
|
下限擴大范圍m3/h
|
工作壓力MPa
|
G型工作壓力MPa
|
Z型工作壓力MPa
|
D型工作壓力MPa
|
公稱通徑MM
|
|
LY-4
|
0.04-0.25
|
6.4
|
2.5
|
4
|
|||
|
LY-6
|
0.1-0.6
|
6.4
|
2.5
|
6
|
|||
|
LY-10
|
0.2-1.2
|
25
|
25
|
2.5
|
10
|
||
|
LY-15
|
0.7-6
|
0.6-6
|
32
|
32
|
6.4
|
2.5
|
15
|
|
LY-25
|
1.2-10
|
1-10
|
50 25
|
50
|
6.4
|
2.5
|
25
|
|
LY-40
|
2.5-20
|
2-20
|
50 25
|
50
|
6.4
|
2.5
|
40
|
|
LY-50
|
5-40
|
4-40
|
50 2.5
|
50
|
6.4
|
2.5
|
50
|
|
LY-80
|
12-100
|
10-100
|
32 2.5
|
32
|
6.4
|
2.5
|
80
|
|
LY-100
|
25-200
|
20-200
|
32 2.5
|
6.4
|
2.5
|
100
|
|
|
LY-150
|
50-400
|
40-400
|
25 1.6
|
6.4
|
2.5
|
150
|
|
|
LY-200
|
100-800
|
80-800
|
25 1.6
|
6.4
|
2.5
|
200
|
|
|
LY-250
|
150-1200
|
120-1200
|
25 1.6
|
6.4
|
2.5
|
250
|
|
|
LY-300
|
300-2500
|
250-2500
|
1.6
|
6.4
|
2.5
|
300
|

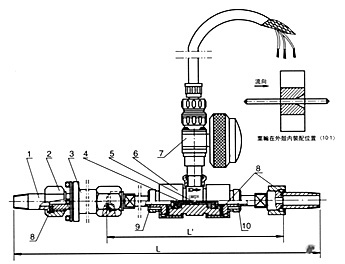

五、酒精流量計安裝要求：
1、 渦輪流量計安裝采用法蘭連接、螺紋連接及夾裝式；
2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6DS，下游直管段應≥5DS(DS為被測管道實測內徑)。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；

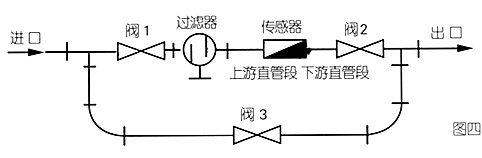

4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道(如圖四)；
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式。
