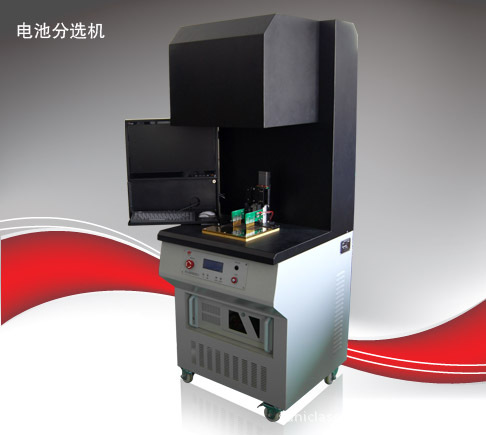

一、設備名片 太陽能電池分選機概述太陽能電池分選機專門用于太

武漢三工光電設備制造有限公司，地處武漢東湖新技術開發區，中國光谷核心企業，國家科技型企業技術創新基金項目承擔單位，擁有自營進出口權。公司專心致力于激光加工設備和太陽能成套設備的研發、生產、銷售和服務，并為客戶提供了完整的激光應用解決方案。

三工光電，自第一臺激光劃片機問世并取代進口以來，始終站在太陽能行業激光加工技術的前沿，成為太陽能光伏行業激光應用的龍頭企業，國內市場占有率超過85%，國內有10多個辦事處和30多家代理商，產品出口46個國家和地區。擁有太陽能成套設備、激光打標、金屬切割、激光雕刻切割、激光器生產研發等在內的八個事業部，員工200余人。

三工光電，國家科委“科技型企業技術創新基金項目”承擔單位，公司擁有一批長期致力于激光技術與應用的資深專家和專業技術人員，獲得兩項省部級科技進步獎，與國內外科研機構有著緊密而廣泛的合作；先后通過ISO9001質量認證，CE認證，國家實驗室電磁兼容認證，擁有太陽能行業12項國家專利。

三工光電， 15年的太陽能激光設備研發制造經驗，服務全球1000多家太陽能企業，有著包括美國GE、英國BP、西班牙ISOFOTON、日本KYOCERA、臺灣茂迪、尚德電力在內的眾多國內外優秀客戶。

三工光電，始終站在激光技術與應用的最前沿，以“發展激光產業，振興民族工業”為幾任，秉承“以客戶為中心，與客戶共成功”的經營理念，竭誠為中外企業提供全套的激光應用解決方案和完善的系統服務，鑄造中國誠信企業品牌新形象。

現有各類型號的晶硅電池成套生產設備：激光劃片機、激光切片機、電池分選機、電池組件測試儀、層壓封裝機等；非晶硅薄膜電池成套生產設備：激光刻膜機、激光清邊機、激光打點機、激光絕緣刻線機、激光開孔機；其他激光設備：激光切割機、激光雕刻機、激光打標機、高功率金屬激光切割機、激光調阻機、高性能端泵激光器等20多種產品。

2、設備圖片

三：設備組成部件簡介：

---

太陽模擬器：模擬正午太陽光，照射待測電池片，通過測試電路獲取待測電池片的性能指標。　

電子負載：連接待測電池片、標準電池和溫度探頭。獲取待測電池片的電壓、電流；通過標準電池獲取光強

信號；通過溫度探頭獲取測試環境溫度，并將這四組數據提供給采集卡做分析、處理。

控制電路：提供人機界面，和控制接口，提供操作界面和參數設定。

四、主要技術指標

---

1.開路電壓(Voc):在光照下，電池片沒有接負載時的電壓　

2.短路電流(Isc):在光照下，電池片短路時的輸出電流

3.zui大功率(Pmax):在光照下，電池片所能輸出的zui大功率

4.zui大功率下的電壓(Vopt)/電流(Iopt)

5.填充因子: Pmax/Voc * Isc，體現電池的輸出功率隨負載的變動特性

6.效率:在光照下，電池片的工作效率

7.等效串聯電阻：太陽能電池片內部的等效串聯電阻，會影響其正向伏安特性和短路電流，另外串聯電阻的增8.大會使太陽能電池的填充因子和光電轉換效率降低

五、太陽模擬器包括：

---

控制電路：實現氙燈閃燈控制，電容充電/放電控制。

電容充電電路：實現對超級電容的充電和過壓保護，在程序控制下穩定電容電壓。

氙燈高壓電路：產生近9千伏的高壓，點亮氙燈。

六、功能說明：

---

超級電容充電，將220V交流電做倍壓處理后，通過充電控制電路輸出到電容，控制板按照設定的電壓值給電容充電，并實時檢測電容電壓，保證電容電壓的穩 定。保護電路包括軟件保護和硬件保護，兩者同時作用，保證電容工作在允許的電壓范圍內。GBT控制，在氙燈的工作回路中接有IGBT，用于控制氙燈工作。 IGBT平時處于導通狀態，即氙燈兩端一直存在電壓，一旦有高壓產生則氙燈點亮，而控制電路根據太陽能電池實際測試情況控制關閉IGBT，使氙燈熄滅。氙 燈高壓產生電路，利用電感的自感電動勢產生近9千伏的高壓。電流也相應增加，由于電路時串聯關系，此時C的電流可以看作是待測電池片的輸出電流，當C 電流等于待測電池片的短路電流時，通過監測待測電池片電壓可知此時 待測電池片電壓輸出為零，整個測試過程完畢。結合待測電池片電壓輸出曲線和電流檢測電阻上獲取的曲線，就可以繪制出該待測電池片的I-V特性曲線。電路特 點：采用專用電流檢測運算放大器，可從噪聲中有效檢出有用信號。采用數字電位器，通過程序控制調整放大器的增益，可針對不同電池片設定增益參數，在 不改變硬件的情況下，通過改變軟件的工作模式，適應多種電池片測試應用。

七、主要技術參數

---

型號規格	SCT-A	SCT-B
光譜范圍	符合IEC60904-9要求（A級）
輻照強度	100mW/ cm（調節范圍70~120mW/cm）
輻照不均勻度	≤±2%	≤±3%
輻照不穩定度	≤±2%	≤±3%
測試結果一致性	≤±0.5%	≤±1%
電性能測試誤差	≤±1%	≤±2%
單次閃光時間	10ms
有效測試面積	200mm×200mm
有效測試范圍	0．1W~5W
測量電壓	1V（1mV）
測量電流	10A（分辨率1mA）
測試參數	Isc、Voc、Pmax、Vm、Im、FF、EFF、Temp
數據采集	含8000個數據采集點

八、設備只要構成部件

---

1、 測試主機（含電子負載）

2、 光源

3、 計算機

4、 14位同步高速A/D板卡

5、 專用測量軟件

6、 打印機（A4噴墨彩色打印機）

7、 標準電

池（用于調整光強和校正光強均勻度）

九、相關配套設備推薦

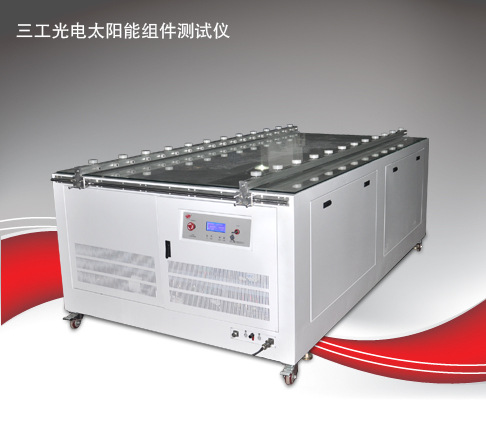

太陽能組件測試儀

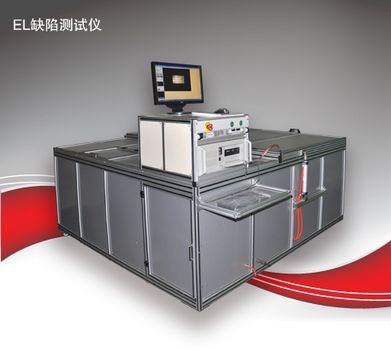

半自動EL缺陷測試儀

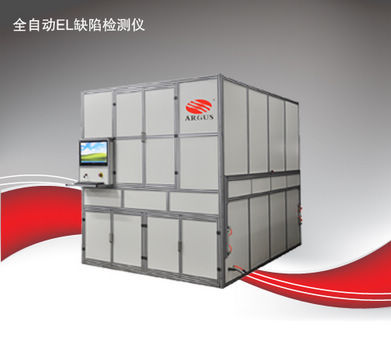

全自動EL缺陷測試儀

太陽能電池分選機

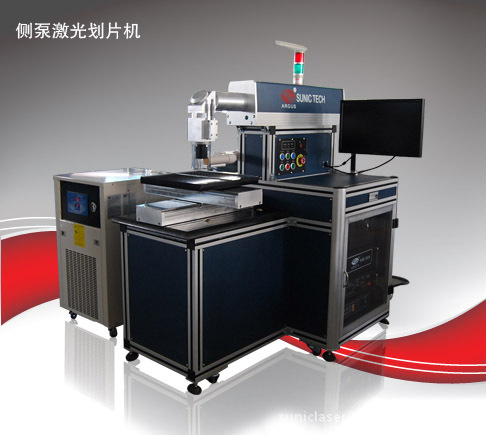

激光劃片機
