產品說明
產品簡介::
|
|
| |
|
|
| |
| 產品簡介 |
| |
| WIDEPLUS-AL系列智能壓力變送器是引進美國和日本的生產工藝，采用九十年代技術，經過嚴格的品質管理，由我公司自行研制和開發的通用智能型系列變送器，是工業自動化控制系統的壓力檢測變送單元。它測量工業過程流體壓力，將其轉化成4mA～20mA DC信號輸出。同時通過現場總線ＨＡＲＴ協議可進行遠程參數設定、遠程控制、自診斷等功能。亦可采用紅外遙控設定參數。人工智能化的管理能使你的自動化控制系統達到一種新的更高的層次。 |
| |
| 產品特點 |
| |
◆ 精度高,可靠性好 ◆ 溫度影響小
◆ 穩定性±0.1%FS/年 ◆ 控制參數密碼鎖定、確保安全
◆ 智能化,小型化 ◆ 測量范圍大
◆ LED數字量程顯示或百分比顯示 ◆ LCD數字量程顯示或百分比顯示
◆ 軟件補償 ◆ 遙控設定,輸入、輸出量程范圍
◆ 量程改變時可以不引入壓力 ◆ 故障自診斷、遠程設定通訊、遠程控制
◆ 防水、防塵、防震、防爆、防腐 ◆ 現場總線HART協議通信 |
| |
| 工作原理 |
| |
液體中某一點的靜壓力與該點到液面的距離成正比，即：
P=ρgh
其中 P～被測點的壓力(壓強) ρ～介質密度 g～重力加速度 h～被測點到液面的高度
對已確定的被測介質及地點，ρ、g為常數，故被測點到液面的位置的變化只與被測的壓力（壓強）有關。
WIDEPLUS-AL系列靜壓液位變送器就是通過測定被測點的靜壓力來確定液面位置的。 |
|
|
| |
| 技術參數 |
| |

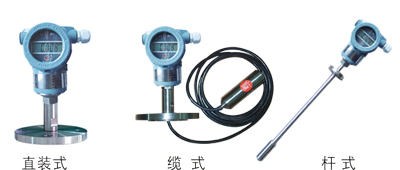

WIDEPLUS-ALD直裝式靜壓液位變送器
工作電壓 16.4Ｖ～４２ＶDC(16.4V~30V DC 本安型 )
測量范圍 0~100m (zui大)
通信輸出 通訊距離： 2km，使用CEV電纜時
負載電容： 0.22μF以下
負載電感： 3.3mH以下
與電源線的間距：15cm以上
連接于接收電阻上的接收儀表的輸入阻抗:在2.4kHz時為10kΩ以上
精 度 ①精度等級 0.1級、0.2級、0.5級
②溫度影響 ±0.15%FS/10℃
③穩定性 優于0.1%FS/年
④位置影響 安裝位置不影響零點
允許溫度 ①正常工作溫度 -20～70℃
②膜片 -20℃～80℃(短時可達130℃)
③貯存溫度 -20℃～80℃
④高低溫型 -50℃～150℃ -200℃～400℃
相對濕度 0~RH
防護等級 Ip65
與被測介質接觸部分的材料
①過程連接件
不銹鋼 316L 1.4581 1Gr18Ni9Ti
②密封件
哈氏合金C 氟橡膠 丁腈橡膠 聚四氟乙烯
WIDEPLUS-ALC纜式靜壓液位變送器
工作電壓 16.4Ｖ～４２ＶDC(16.4V~30V DC 本安型 )
測量范圍 0~100m (zui大)
通信輸出 1、4～20mA DC輸出+現場總線HART協議通信距離:2Km(使用CEV電纜時)
2、4mA～20mA DC輸出
精 度 精度等級 0.1級、0.2級、0.5級
穩 定 性 優于0.1%FS/年
允許溫度 介質-20℃～60℃
環境-20℃～70℃
貯存-40℃～80℃
相對濕度 0~RH
傳感器材料 外殼 不銹鋼1Gr18Ni9Ti
膜片 96%氧化鋁
密封 氟橡膠 聚四氟乙烯
導氣電纜材料 聚氯乙烯與丁腈橡膠復合物
過程連接方式 外螺紋G1/2法蘭
WIDEPLUS-ALR纜式靜壓液位變送器
工作電壓 16.4Ｖ～４２ＶDC(16.4V~30V DC 本安型 )
測量范圍 0~4m (zui大)
通信輸出 1、4～20mA DC輸出+現場總線HART協議通信距離:2Km(使用CEV電纜時)
2、4mA～20mA DC輸出
精 度 精度等級 0.1級、0.2級、0.5級
穩 定 性 優于0.1%FS/年
允許溫度 ①正常工作溫度 -20℃～70℃
②膜片 -20～+80℃(短時可達130℃)
③貯存溫度 -20℃～80℃
④高低溫型 -50℃～150℃ -200℃～400℃
相對濕度 0~RH
傳感器材料 傳感器外殼 不銹鋼1Gr18Ni9Ti
連接桿 不銹鋼1Gr18Ni9Ti
密封 氟橡膠 聚四氟乙烯
|
|
