LUGB渦街流量計、概述 TTLUGBTT型渦街流量傳感器是孔板流量計理想的替代產品.渦街流量...
、 概述
|
TTLUGBTT型渦街流量傳感器是孔板流量計理想的替代產品.渦街流量計是基于卡門渦街原理而研制成的種具有的流量計，由于它具有其它流量計不可兼得的優點，自七十年代以來得到了迅速發展，據有關資料顯示，現在日本、歐美等發達使用渦街流量計的比例大幅度上升，已廣泛應用于各個域，將在未來流量儀表中占主導地位. |
|
二、術性能
標況流量范圍簡表：單位（mPP3PPPP/h）
|
流量 口徑 |
液體流量范圍 |
氣體流量范圍 |
飽和蒸汽流量范圍 |
|||
|
zui小流量 |
zui大流量 |
zui小流量 |
zui大流量 |
zui小流量 |
zui大流量 |
|
|
DN25 |
0.9 |
14 |
8.3 |
110 |
13 |
1500 |
|
DN40 |
2.5 |
35 |
26 |
300 |
25 |
4400 |
|
DN50 |
3.3 |
55 |
36 |
480 |
40 |
6800 |
|
DN80 |
8.0 |
150 |
90 |
1300 |
100 |
19000 |
|
DN100 |
14 |
240 |
140 |
2000 |
160 |
29000 |
|
DN125 |
22 |
220 |
250 |
2500 |
350 |
35000 |
|
DN150 |
38 |
450 |
290 |
4100 |
350 |
66000 |
|
DN200 |
70 |
850 |
620 |
7500 |
620 |
118000 |
|
DN250 |
130 |
1300 |
700 |
12500 |
970 |
185000 |
|
DN300 |
180 |
2000 |
920 |
16500 |
1400 |
267000 |
三、作特點
結構簡單而牢固，無可動件，可靠性，長期運行十分可靠。 安裝簡單，維護十分方便。 檢測傳感器不直接接觸被測介質，性能穩定，壽命長。輸出是與流量成正比的脈沖信號，無零點漂移，度。 測量范圍寬，量程比可達1：10。 壓力損失較小，運行費用低，具節能意義。 在定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組份變化的響,儀表系數僅與旋渦發生體的形狀和尺寸有關,測量流體體積流量時無需補償，調換配件后般無需重新標定儀表系數。應用范圍廣，蒸汽、氣體、液體的流量均可測量。 檢定周期為二年。
TTLUGBTT型渦街流量傳感器應用內徑范圍為25-300mm（滿管式），KTLUI型插入式渦街流量傳感器應用內徑范圍為350-1200mm(插入式),滿管式測量液體度為1%，測量蒸汽和氣體度為1.5%，插入式測量液體度為2%，測量蒸汽和氣體度為2.5%，被測介質溫度為-20~150℃、-40~250℃、+100~350℃（僅管式），輸出信號為三線制電壓脈沖，三線制4-20mA、二線制4-20mA
四、基本結構和安裝尺寸
流量計由表體、支柱和放大顯示裝置組成。有兩種與管道連接的方式，即法蘭卡裝方式和法蘭連接方式。圖2為法蘭卡裝示意，圖3是法蘭連接示意，表1、表2為有關參考尺寸。
圖1 法蘭連接方式 圖2 法蘭卡裝方式
表1 法蘭連接參考尺寸(mm)
|
DN |
L |
H |
D1 |
D |
螺栓 |
只數 |
|
80 |
255 |
375 |
160 |
200 |
M16*70 |
8 |
|
100 |
280 |
410 |
190 |
235 |
M20*70 |
8 |
|
150 |
330 |
475 |
250 |
300 |
M24*80 |
8 |
|
200 |
380 |
535 |
310 |
360 |
M24*80 |
12 |
|
250 |
430 |
600 |
370 |
425 |
M27*90 |
12 |
|
300 |
480 |
660 |
430 |
485 |
M27*90 |
16 |
表2 法蘭卡裝參考尺寸（mm）
|
DN |
L1 |
L2 |
D |
H |
配無縫鋼管 |
|
25 |
80 |
115 |
110 |
430 |
Ф32*3.5 |
|
40 |
106 |
145 |
150 |
475 |
Ф49*4.5 |
|
50 |
106 |
145 |
160 |
485 |
Ф60*5 |
|
80 |
106 |
155 |
205 |
520 |
Ф91*5.5 |
|
100 |
106 |
155 |
235 |
550 |
Ф111*5.5 |
|
125 |
140 |
190 |
250 |
570 |
Ф134*7 |
|
150 |
153 |
205 |
280 |
600 |
Ф163*6.5 |
|
200 |
173 |
230 |
340 |
660 |
Ф212*6 |
|
250 |
183 |
250 |
390 |
710 |
Ф262*6 |
|
300 |
185 |
250 |
450 |
760 |
Ф327*13.5 |
天津斯秘特廠家直銷智能氣體渦街流量計、漩渦流量計、蒸汽流量計、氣體流量計、液體流量計、銷售熱線：、、、

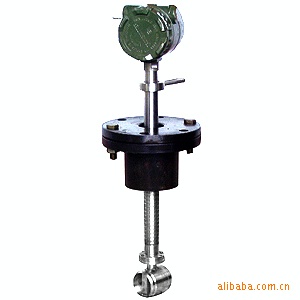

天津斯秘特廠家直銷智能（插入式）渦街流量計、漩渦流量計、蒸汽流量計、氣體流量計、液體流量計、銷售熱線：、、、
