數字電路實驗箱 實驗箱PCB由兩部分組成：上面和左面部分為公共模塊部分，其它為實驗模塊部分；

東方化玻（北京）科技有限公司成立于 2014 年，是實驗設備、平臺綜合解決方案提供商。公司為國內企事業單位 提供高品質儀器儀表，實驗設備以及整體解決方案。 公司與國內外多家世界生產商已建立長期合作關系。公司經營產品廣泛，靈活滿足不同事業單位和企業客戶的差異化需求 以及快速創新的追求，產品故障率低，維護成本小，性能優異，售后服務完善。公司產品在行業內均擁有持續的應用歷史并 經過市場實際應用檢驗。 堅持以持續技術創新為客戶不斷創造價值為經營理念，公司在產品研發方面投入比例逐年遞增，目前自主研發并投入市場 的產品已達十余種，長期以來，公司一直按照標準，搭建實驗室平臺，構建高品質、高標準、持續創新的發展體系。 堅持穩步發展的管理理念，不斷刷新自己在業內的記錄。

數字電路實驗箱
數字電路實驗箱
數字電路實驗箱

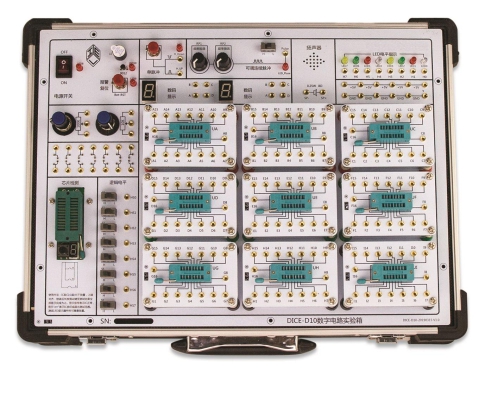

一、實驗箱結構特點
▲（1）實驗箱PCB由兩部分組成：上面和左面部分為公共模塊部分，其它為實驗模塊部分；
▲（2）公共模塊部分固定設計在PCB板上，實驗模塊由11塊擴展板卡組成，多可同時插9塊擴展板在PCB板實驗模塊部分，擴展板底部安裝透明有機玻璃保護罩；
（3）實驗箱PCB采用白底黑字設計；
（4）接插件：采用內徑為Φ2自鎖緊可疊插式插座；
（5）配備實驗多股軟銅線導線（線徑 φ0.5mm，長度30CM）50根；
（6）實驗箱箱體：鋁合金框架式結構，外形尺寸：410mm×300mm×150mm。


二、數字電路實驗箱硬件資源：
序號 名稱 指標
1 電源 輸入：AC 220V±10%，50HZ ，開關帶有LED電源指示燈。
▲輸出：DC:5V/1A,給整個數電箱系統供電，具有短路保護與穩壓功能，當電源短路時,自動切斷5V輸出,在排除短路故障后人為按復位鍵即可重新正常供電。
2 信號源 (1)單脈沖（消抖脈沖）：可同時輸出正負兩個脈沖，脈沖幅值為TTL電平,共1組。
(2)可調連續脈沖，輸出均為TTL電平,兩檔輸出.檔頻率范圍0~1KHZ,第二檔頻率范圍0~14KHZ,
3 芯片檢測模塊 ▲（1）提供DIP24手柄式鎖緊IC座，可測試DIP(雙列直插)封裝器件的好壞。
▲（2）不需要輸入芯片型號，即能自動完成識別芯片、測試及顯示結果等功能，芯片測試正常，數碼管顯示芯片型號，芯片如果損壞，數碼管顯示ERR字符。
▲（3）測試速度快，約0.5s即可完成測試并開始顯示結果。
▲（4）檢測模塊需集成在線線路板中，不支持提供外置的檢測模塊。
▲（5）需支持74系列，74LS系列，74HC系列，74ALS系列，54系列，CD4000系列，HEF4000系列，CD4500系列等常用1000多款IC器件的測試。
注：需提供樣機現場測試。
4 邏輯開關及電平指示 (1)8組獨立邏輯電平開關：可輸出“0”、“1”TTL電平（為正邏輯）。
(2)8組LED電平顯示：由紅/綠/黃/白多種顏色LED發光二極管及驅動電路組成。
5 數碼管
顯示 2位帶BCD碼-十進制譯碼電路七段LED數碼管
6 集成
IC座 ▲(1)標配提供11組手柄式鎖緊IC座(14芯5只,16芯4只,20芯2只)，每個IC座設計成一個獨立的模塊，模塊底部用透明有機玻璃固定，使用時插在實驗箱底板上。
▲(2)可后期升級實驗箱,根據需求定制擴展模塊(如面包板或其它固定實驗電路板等).
7 擴展
單元 ▲提供10組器件擴展單元，由圓孔針和內徑為Φ2自鎖緊插座組成，用戶可接插電阻、電容、二極管、三極管等器件。
8 電位器 提供10K,100K兩只高精度多圈電路器.
9 揚聲器 提供8歐姆0.25W揚聲器 1只.
10 附件 （1）接插件：采用內徑為Φ2自鎖緊可疊插式插座；
（2）配備實驗多股軟銅線導線（線徑 φ0.5mm，導線頭外徑為Φ2）,多種長度不少于40根。

三、推薦實驗項目 (注：該實驗箱為開放實驗平臺，實驗所需芯片需自備。)
基本實驗部分：
1. 門電路邏輯功能及測試
2. 譯碼器和數據選擇器 8
3. 運算電路(半加器、全加器及邏輯運算)
4. 觸發器 R-S、D 、J-K
5. 計數器電路測試及研究
6. 波形產生及單穩態觸發器
7. 集成計數器及寄存器
8. 時基電路
9. 三態輸出觸發器及鎖存器
選做實驗部分：
10. COMS 門電路測試
11. TS門，OC門的功能測試及應用
12. TTL不同系列芯片性能和參數的測定
13. 門電路的驅動能力測試
14. 邏輯筆實驗與分析
15. TTL 與CMOS相互連接實驗
16. MSI 加發器
17. 競爭冒險
18. 觸發器應用
19. 寄存器及其應用
20. 計數器MSI 芯片的應用
21. 時序電路應用
22. 順序脈沖和脈沖分配器電路
23. 施密特觸發器及其應用
24. 單穩態觸發器及其應用
25. 多路模擬開關及其應用
26. 數字定時器
27. 電壓變換器
28. 四路優先判決電路

四、數字電路實驗推薦教材：
(1)書名: 電子技術基礎 數字部分 第六版
ISBN編號: 9787040380040
作者:康華光
出版社名稱: 高等教育出版社
“十二五”普通高等教育本科規劃教材

(2)書名:數字電子技術基礎
ISBN：9787302157199
作者:范愛平//周常森
出版社：清華大學出版社
新坐標大學本科電子信息類系列教材

(3)書名: 數字電子技術基礎(第六版)
ISBN編號: 9787040444933
作者: 閻石
名稱: 高等教育出版社
本書可作為高等院校電氣類、電子信息類、自動化類、儀器儀表類各的教材
