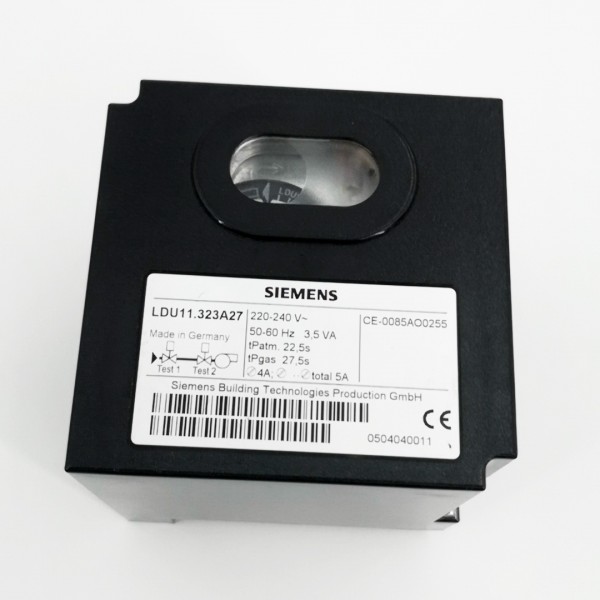

閥門檢漏儀LDU11.523A27

聯系人：王哲19921653881 王哲13061963959 Q3075262226 上海鵬繁熱能科技有限公司是一家從事燃燒器及其核心配件的代理銷售和服務的高新技術公司。公司擁有一批的技術及技術工人，涉及鍋爐、暖通、自動化、機電等。主要經營產品中的燃燒器整機：Baltur百得燃燒器、、Weishaupt威索燃燒器、 CIB-UNIGAS優尼燃燒器、BENTONE百通燃燒器、ECOFLAM（EACOON）意高燃燒器、OILON奧林燃燒器、F.B.R富比奧燃燒器、ECLIPSE美國天時燃燒器、SHOEI日本正英燃燒器。涵蓋輕油（柴油）燃燒器、重油燃燒器、/液化氣燃燒器、油氣兩用雙燃料（輕油/、重油/）燃燒器、船用燃燒器、 重油（低粘度）機械壓力霧化燃燒器、重油（高粘度）壓縮空氣霧化燃燒器、空氣加熱燃燒器、窯爐用燃燒器、管狀燃燒器、Incini-Cone燃燒器、Combustion Air Blowers助燃風機、日本正英AH-熱風發生器、正英SIM浸管式燃燒機、日本正英BJ系列燃燒機、日本正英DCM系列燃燒機。

閥門檢漏儀LDU11.523A27閥門檢漏儀LDU11.523A27閥門檢漏儀LDU11.523A27

LDU11…閥門檢驗裝置是專門為安全切斷閥設計的，這些閥門用于氣體燃燒器和其他的氣 體應用中。在發生氣體泄漏時，該系統可以阻止燃燒器啟動。

LDU11…符合了EN1643 所涵蓋的自動關斷閥的需要，這些閥門符合EN161氣體燃燒器 和氣體應用的需要。

LDU11...和其數據單適用于將該裝置與其產品結合一起使用的OEM廠家。

專門為氣體閥驗證（泄漏測試）設計的LDU1 1 是基于以下的壓力檢測原理。

它可以用于帶或不帶放散管的氣體燃燒裝置。

對于符合EN 標準不帶放散管的裝置，《無排氣管的連接案例》里的注意事項必須被遵守。I

在與1 到2 個壓力開關連接使用時，閥門驗證會在每臺燃燒器啟動時自動開始檢驗。

- 優先于燃燒器的啟動

- 在前吹掃時間持續1 分鐘

- 在關閉控制命令發出時立即啟動，或

- 在燃燒器控制完成時，例如，在后吹掃階段



閥門驗證測試基于2 級的壓力驗證測試原理：

1. 第一階段測試：先把主管道閥門的測試區域排放干凈，然后檢測里面的大氣壓力。

2. 第二階段測試：給燃燒器閥門的測試區域加壓，檢測燃?xì)鈮毫?

如果第一階段測試?Test1? 的壓力增加，而第二階段測試?Test2? 的壓力減少。閥門驗證裝置將會禁止燃燒器啟動并將其切斷(lockout ) 。

在這種情況下，鎖定復位按鈕會亮以指示錯誤。遠程的指示錯誤也可以使用。當發生問題時，程序會停止并指示出那個閥門發生了泄漏。.

閥門驗證裝置可以在裝置本身上復位或是通過遠程的復位裝置復位。

- 插入式設計 閥門驗證裝置LDU11...

- 可更換保險絲( 包括備用保險絲)

- 由耐壓和防火的黑色塑料制成 機架

- 待觀察窗口的鎖定復位按鈕可顯示:

– 錯誤信號指示燈

– 鎖定指示

- 程序裝置

- 透明的鎖定復位按鈕

- 方便記憶的記號指示了錯誤的類型和發生的階段

- 帶齒輪傳動程序開關和步進動作程序開關的同步電動機

- 帶有15個無需調整凸輪的凸輪組

- 凸輪軸頂端有程序指示器

- 一個主繼電器和一個輔助繼電器

- 鎖定繼電器可以遠程復位，并且提供? 鎖定t? 和? 復位? 的功能

- 設備保險絲和備用保險絲



所有的電器組件都可以依照打印的電路圖連線.

在閥驗證測試的第一個階段?Test1? ，兩閥之間的長管道中必須有大氣壓存在以便測試。

在帶有放散管的裝置中，如果閥門驗證測試先進行或在清爐階段進行，大氣壓是可以利用的。

在不帶放散管的裝置中，當閥門驗證裝置在時間?t4? 打開燃燒器側閥門時可以利用大氣壓I

如果在燃燒器運行完后閥門驗證裝置動作，燃燒器側的閥會在關閉命令發出后一直開著直到?t4? 時間用完。這樣就可以降低測試區域的氣壓，并且能夠確保在后吹掃階段，氣體在燃燒室里充分燃燒。.

執行這一步驟的先決條件是一套適合的燃燒控制器，以下類型的燃燒控制器都能提供：

LFE..., LFL..., LGK... 或 L EC...

當氣體排空后測試區域關閉。在測試的第一階段?Test1? ，LDU11…檢查了壓力開關，看看測試區域的氣體壓力是否得到保持。.

如果主管路側的閥門發生泄漏，引起的壓力上升超過壓力開關的設定壓力，L DU11…就會報警并且觸發切斷程序。程序指示器隨后停止并指示?Test1? 。

如果因?yàn)殚y門正常關閉使得壓力沒有增加。LDU11…會繼續執行第二階段的測試

為了這個目的，主管路側的閥門在?t3? 階段一直保持開啟狀態，這樣測試區域始終處于受壓狀態

在第二個測試階段 – 正常情況下壓力不會低于壓力開關的設定點。如果燃燒器側閥門泄漏,壓力低于了設定點，LDU11…會啟動切斷功能，這樣就能阻止燃燒爐的啟動。

當成功完成第二階段的測試，LDU11…關閉端子3 和6 之間的內部循環（電路：端子3- 接觸?ar2?- 端子4 和5- 接觸III - 端子6 ）。

該控制回路通常包含在燃燒控制器的控制回路內。

在控制回路關閉后，LDU11…的邏輯控制程序自動的將其回歸到啟動位置并將其關閉。

在一些所謂的空轉階段，邏輯控制程序?qū)⒖刂破湮恢帽３植蛔儭?
