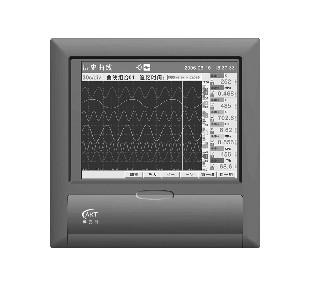

中長圖彩屏無紙記錄儀

產品概述

    AKT-XJ-9000中長圖彩屏無紙記錄儀，40路萬能輸入，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。

功能特點

1、進口SHARP  10.4英寸640×480點陣TFT高亮度彩色圖形液晶顯示屏，CCFL背光、畫面清晰、色彩絢麗、寬視角；

2、屏幕亮度可以自由調節；

3、高速、高性能32位ARM微處理器，畫面響應時間小于0．5秒，可同時實現40路信號的檢測、記錄、顯示和報警；

4、采用新大規模集成電路，國際名廠元器件精心設計；

5、大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；

6、全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可；

7、工程量顯示數值范圍寬，可顯示5位數值：-9999～19999；

8、支持真空度科學計數法顯示；

9、曲線顯示可以自由組合，自定義曲線顏色；

10、曲線走紙方式可設定橫向或縱向；

11、中文萊單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；

12、內置國標二級字庫(6500漢字)，使用T6拼音輸入法，自由輸入位號和單位；

13、報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄近的15條報警信息；

14、使用USB接口轉存和備份歷史記錄，支持256M、512M、1G優盤；

15、標準串行通訊接口：RS-485和RS-232C；

16、10M Ethemet標準RJ45接口；

17、標準Modbus通訊協議。除支持本公司的ScanX數據管理軟件外，還支持iFIX、組態王、MCGS等流行專業組

態軟件，無需專用驅動；

18、可外接微型打印機，支持手動打印、定時自動打印，滿足用戶現場打印的需要；

19、集成硬件實時時鐘，掉電情況下時鐘也能準確運行；

20、新型開關電源，85VAC～265VAC范圍內正常工作；

21、提供變送器+24VDC隔離配電；

22、金屬外殼，允許在惡劣的環境下使用。

主要技術指標

♦ 輸入信號

 全隔離萬能輸入：AKT-XJ-9000系列儀表允許40路不同類型的信號直接輸入，通道間全隔離，隔離電壓大于400V。


AKT-XJ-9000系列萬能輸入量程表
輸入類型		量程范圍		輸入類型		量程范圍（℃）
Ⅱ型：0～10mA, 0～5V		-9999～19999		熱 電 偶	B	500～1800
Ⅲ型：4～20mA, 0～5V		-9999～19999			S	0～1600
20mA		0～20 mV			K	0～1300
100mV		0～100 mV			E	0～1000
頻率Fr		0～10KHz			J	～1000
熱 電 阻	Cu50	-50～140℃			R	0～1600
	Cu53	-50～140℃			N	0～1300
	BA1	-100～600℃			T	0～380
	BA2	-100～600℃			WRe5-26	0～1800
	Pt100	-200～650℃		輻射 高溫計	F1	700～2000
電阻0～350Ω		-9999～19999			F2	700～2000

♦ 輸出信號

配電：16路配電，8組24VDC輸出，輸出電流60mA/組   36路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載）默認為常開觸點  多12路模擬量變送輸出或8路調節PID輸出，4-20mADC,負載電阻＜600Ω通訊、打印

♦ 通訊、打印：

通訊接口：RS-232C、RS-485和Ethernet RJ45

波特率：1200、2400、9600、57600（RS-232C、RS-485)、10M(Ethernet)

打印接口：RS-232C直接連接串行微型打印機

♦ 補償運算：

蒸汽：根據IFC67公式計算蒸汽密度補償蒸汽的質量流量

一般氣體：溫度、壓力補償測量標準體積流量

天然氣:溫度、壓力補償測量標準體積流量

液體：溫度補償測量標準體積流量或質量流量

♦ 累積范圍：0～99999999

♦ 數據備份和轉存：265～1G優盤可選

♦ 記錄時間：



記錄間隔	1秒	2秒	5秒	10秒	15秒	30秒	1分	2分	4分
紀錄長度	72小時	6天	15天	30天	45天	90天	180天	360天	720天

♦ 精度：±0.2%F·S

♦ 顯示方式：640×480點陣、高亮度、大屏幕、寬視角10.4英寸真彩圖形液晶顯示屏，CCFL背光

♦ 保護方式：內置Flash存儲器保護參數和歷史數據，斷電后可保存

♦ 供電電源：開關電源85VAC-265VAC,50Hz±5%,功耗＜120W
