QHF 油源切換閥

西安藍田縣恒遠水電設備有限公司

會員指數：

企業認證：

價格：電議

所在地：陜西西安市

型號：QHF

更新時間：2018-12-24

瀏覽次數：948

公司地址：西安市灞橋區水香路8號

13488189052 李朝暉(先生) 經理

點擊查看聯系電話在線詢價

產品簡介

QHF油源切換裝置能實現水電站油壓裝置主、備用油源自動切換，它由插裝閥、單向閥、壓力開關、電磁換向閥和閥塊組成，采用插裝閥集成式液壓閥組方式，結構緊湊，占用空間小，現場安裝連管方便。

公司簡介

西安藍田恒遠水電設備有限公司是從事水電設備領域、發電站自動化監測元件的開發、生產、銷售、服務于一體的行業自動化新技術專業化生產廠家，并通ISO9001質量管理體系認證。公司本著“求真、創新、高效"的企業理念,不斷創新嚴格管理穩步發展,逐步實現著“為行業服務對社會負責發展"的企業目標。自成立以來，西安藍田恒遠水電設備有限公司始終堅持以人為本，以創新為發展動力，秉承“信譽第一，質量至上”的經營理念，爭創市場一流品牌。公司博采國內外先進技術,研制出適合我國各種環境下的產品,公司設備覆蓋了水電行業的基礎自動化執行元件、自動化監測元件、儀表、儀器、極其各種閥門設備,輔機控制系統裝置上百種規格。我公司一如既往莊重的承諾:產品保質期為三年,期間有任何質量問題保修、保換、保退、及時為用戶提供配件,備品及技術支持,48小時內趕到現場。公司加強質量管理,提高技術工藝水平,力爭以國際先進產品的質量性能優惠的價格為客戶服務。

產品目錄:

執行控制元件

1. BQZB板式球閥型自動補氣裝置 JLK導葉主令位置開關 SZF雙向供水轉閥 2、LSQ全自動濾水器 3、B302-2自動補氣 4、QZB球閥型自動補氣裝置 ZJX-3剪斷銷信號裝置 CJX-KJX-JX剪斷銷信號器 5、3KH-V自動補氣裝置 6、DPW-DYW電磁配壓閥 7、DCF23電磁空氣閥 8、JZF集成制動閥組 9、ZBF22Q小口徑二位二通自保持球閥 10、ZBF22QS二位二通雙動自保持球閥 11、ZBF23QS二位三通雙動自保持球閥 12、ZBF24QS二位四通雙動自保持球閥 13、ZBF22D自保持蝶閥 14、DCF22B二位二通電磁閥 15、SGP集成事故配壓閥 16、CGP插裝式高壓事故配壓閥 17、HCV組合式重錘卸荷閥 18、LBF兩段關閉閥 19、SFD事故配壓分段關閉裝置 20、QHF油源切換閥 21、JXB機械液壓過速保護裝置 22、UXJ磁翻板液位計 23、SLX示流信號器 25、ZLB主令控制變送器 26、DWG導葉位置開關 27、JTK記憶型可調整液位開關 28、YKJ浮球液位控制器 YXQ油流信號器 JLC型主令控制器

2. 自動化監測元件.儀表

1、PTS11壓力變送器 PSP10壓力開關 ZKZ-2T/3T轉速監控裝置 2、ZKZ-3A/T齒盤殘壓轉速監控裝置 3、ZKZ-4可編程轉速監控裝置 4、ZKZ-5雙PLC冗余轉速監控裝置5、ZJS雙通道振動擺度監測裝置 6、ZJS-4四通道振動擺度監測裝置 7、DEV多通道振動擺度監測裝置 8、ZWJ軸位移監測裝置9、RDJ-P機組蠕動監測裝置 10、ZDL-M軸電流監測裝置 11、ZDL-P可編程軸電流監測裝置 12、XPT133壓力變送器 13、XPT135液位變送器 14、XPT137差壓變送器 15、ZYB壓力變送控制器 16、 SYM水壓脈動監測裝置 17、WKD液位變送控制器 18、MSL磁線液位位移變送控制器 19、ZWB智能溫度變送控制器 20、WYS-2-W位移變送控制器 21、WYS-G角度控制變送器 22、YHX油混水信號器 23\YHS-2油混水監測裝置 24、YHS-3一體式油混水檢測控制器 25、TCS-K熱導式流量開關 26、TCS-Z熱導式流量變送器 27、DYK導葉開度儀28、JDS剪斷銷信號裝置 29、LJZ-2差壓流量監控裝置 30、LSX流量水頭監測儀 31、DSJ多功能水力參數監測裝置 32、SWJ水位監測儀33、SWJ-3水位-水頭監測裝置 34、WP-C溫度監測儀 35、WP-D溫度巡檢儀 ZUX液位信號計
3.輔機控制裝置
1、YZK油壓罐自動控制裝置 2、PSK排水泵自動控制裝置 3、KJK空壓機自動控制裝置 4、HDK火災報警自動控制裝置 5、WSS機組測溫制動柜

展開

產品說明

QHF油源切換裝置上端備有三個微型測壓接頭，當需要時便于對QHF油源切換裝置工作狀況實施監測；采用插裝閥集成式液壓閥組結構，密封性能好，動作可靠，確保水電站油壓裝置油源的可靠性。

二、特點

■ 采用插裝閥集成式液壓閥組，密封性能好、集成化程度高，動作更可靠。

■ 壓力開關和電磁換向閥采用優質品牌產品，可靠性高。

■ 裝置上端備有三個微型測壓接頭，當需要時便于對QHF油源切換閥工作狀況實施監測。

三、技術特點

■ 工作油壓 2.5~10MPa

■ 通徑 125mm

■ 環境溫度 0~40℃

■ 相對濕度 ≤95%R.H

■ 工作電壓 AC220V AC110V DC220V DC110V DC24V

■ 安裝方向按電磁換向閥軸線水平方向

四、工作原理

圖中P1接主用油源，P2接備用油源，P0為機組壓力油源，T0接回油；C1、C2為插裝閥；TP0、TP1、TP2位壓力測試接口，當需要閥腔內壓力時可分別接壓力表以便對油源切換閥工作狀態實施監測；DP為電磁閥；PS1、PS2為壓力開關；DV1、DV2為單向閥。

如圖所示，C1、C2插裝閥受DP電磁閥控制。主用油源P1正常時，QHF油源切換裝置處于圖一所示的狀況，插裝閥C1控制邊接回油，閥芯在壓力油的作用下克服彈簧的預壓力向右移動至全開位置，主用油源P1與機組壓力油源P0相通；插裝閥C2控制邊接壓力油，其閥芯在壓力油和彈簧預壓力的作用下關閉，備用油源P2被插裝閥C2關閉。

當主用油源P1壓力降至事故低油壓時，壓力開關PS1復歸，其常閉接點閉合，由現地控制單元LCU控制電磁閥DP切換，電磁閥換向，插裝閥C2閥芯控制邊接回油右側接壓力油，閥芯在壓力油的作用下克服彈簧的預壓力向左移動直至全開位置，備用油源P2與機組壓力油源P0相通，同時壓力開關PS2動作，其常開接點閉合，LCU發出報警信號；插裝閥C1閥芯控制邊接壓力油，閥芯在壓力油和彈簧預壓力的作用下關閉，主用油源P1被插裝閥C1關閉。

當備用油源P2降至事故低油壓時，裝在備用油壓裝置壓力油箱上的壓力開關發出報警信號，由LCU控制機組緊急停機。

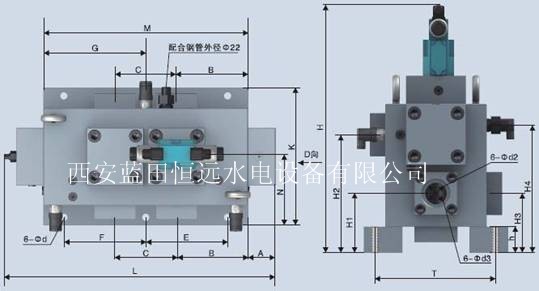

五、外形尺寸圖表

型號	d	D	C	H	H1	H2	H3	L	L1
QFH-80	80	89	578	434	180	300	420	632	280
QFH-100	100	108	700	504	205	380	460	840	320
QFH-125	125	133	700	504	205	380	460	840	320
QFH-150	150	159	800	618	240	460	540	892	420
QFH-200	200	219	800	618	240	460	540	892	420
