價格:電議
所在地:上海
型號:J13W型
更新時間:2019-11-19
瀏覽次數:958
公司地址:上海市奉賢區四團鎮
![]()
小胡(女士)
J13W針型閥主要零件材料

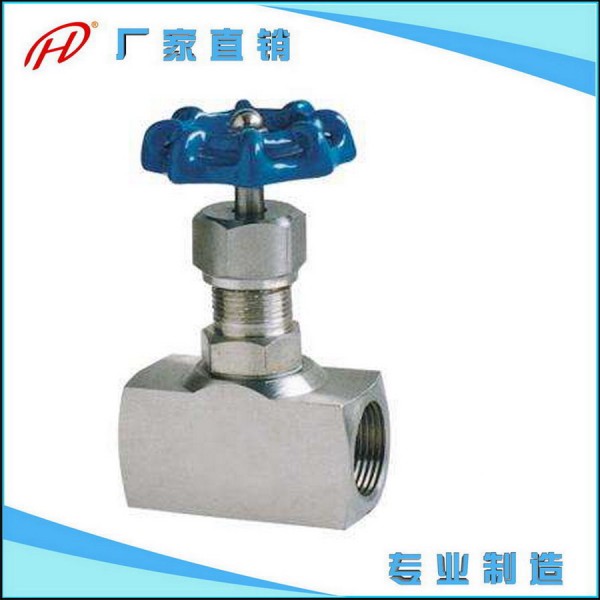

上海J13W型內螺紋針型閥廠家,針型閥新報價
Materials for main parts
| 零件名稱Part name | 閥桿、閥蓋Stem.Bonnet | 閥桿、閥瓣Stem,Disc | 填料Packing |
| J13w-16p |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
聚四氧乙稀、柔性石墨PTEF,Soft graphite |
| J13w-160、J13w-40 | 優質碳鋼High grade carbon steel | 鉻不銹鋼Cr.Staininliss steel |
J13W針型閥主要性能規范
上海J13W型內螺紋針型閥廠家,針型閥新報價
Chief propertyspecifieation
| 型號Type |
公稱壓力MPa Nominal pressure |
試驗壓力PSMPs Test pressure |
工作壓力MPa Working pressure |
工作溫度℃ Working temperature |
適用介質Applicable mediun |
||
| 殼體Shell | 密封(液)Seal | 密封(氣)Seal | |||||
| J13w-16 | 16 | 2.4 | 1.76 | 0.6 | 16 | p≤200℃ |
液化石油氣水、油品等 |
| J13w-40p | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J13w-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
| J13w-320p | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
J13W型針型閥主要外形及連接尺寸
Main externalconnecting dimensionsmm
|
公稱直徑DNmm Nominal diameter |
管螺紋Rc Source ioint | 尺 寸 Dimensions | 重量KgWeight | ||||
| Do | L | H | Hi | d | |||
| 6 | 1/4 | 60 | 55 | 92 | 102 | 4 | 0.63 |
| 10 | 3/8 | 60 | 60 | 90 | 100 | 5 | 0.65 |
| 15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
| 20 | 3/4 | 80 | 80 | 109 | 121 | 8 | 1.07 |
| 25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
| 32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
| 40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
針型閥訂貨說明:
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明。
3、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的希倫科技閥門為您審核把關。廠家主要生產:不銹鋼閥門 隔膜閥 鍛鋼閥門 水力控制閥 電磁閥 減壓閥 排氣閥 過濾器 球閥 蝶閥 柱塞閥 針型閥 閘閥 截止閥 止回閥等等各種閥門
