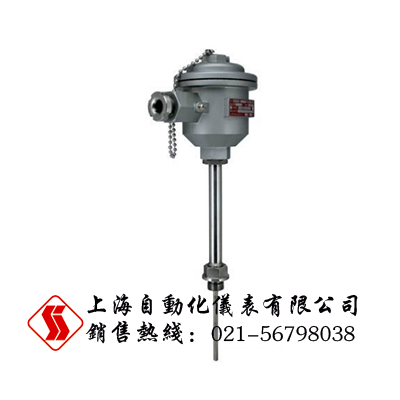

WRN-740 化工專用隔爆熱電偶

上海士業自動化設備有限公司

會員指數：

企業認證：

價格：電議

所在地：上海

型號：WRN-740

更新時間：2019-02-18

瀏覽次數：1048

公司地址：上海市恒豐北路100號

13918189105 馬經理(先生) 銷售經理

點擊查看聯系電話在線詢價

產品簡介

化工專用隔爆熱電偶WRN-740,隔爆熱電偶原理作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中的氣體，液體和蒸氣的溫度。

公司簡介

上海士業自動化設備有限公司創建于2008年，本企業是國家二級企業、上海市高新技術企業，并是國內歷史悠久、規模較大的溫度儀表專業生產廠之一。現生產接觸式儀表(熱電偶、熱電阻、雙金屬溫度計及溫度補償導線）;非接觸式儀表（光學高溫計、輻射高溫計、紅外測溫儀、光導纖維溫度儀）;智能數顯記錄調節儀表;計量標準校驗裝置等四大系列,以及與其配套使用的儀表產品。廣泛用于火電、核電、石油、化工、輕工、紡織、冶金、機械制造、醫藥、食品以及國防科研行業和自動化控制系統，產品符合IEC標準，并通過了大亞灣核電站合格供應商的資格上海士業自動化儀表有限公司將以人為本。憑借一流的技術、一流的產品、一流的售前售后服務。在各個領域進行實質性的雙贏合作，推動儀器儀表產業的共同發展。

展開

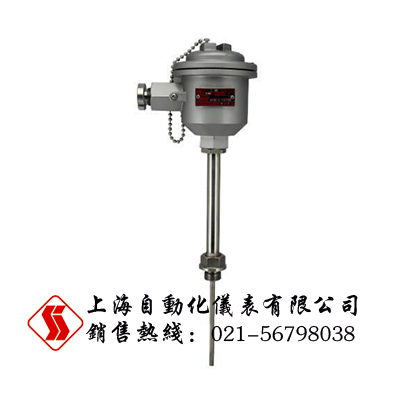

產品說明

化工專用隔爆熱電偶WRN-740,隔爆熱電偶原理（上海自動化儀表三廠）

（一）化工專用隔爆熱電偶WRN-740,隔爆熱電偶原理產品簡介

化工專用隔爆熱電偶、熱電阻作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中的氣體，液體和蒸氣的溫度。

我廠生產的化工專用隔爆熱電偶、熱電阻產品防爆性能按頒布的“爆炸性環境用防爆電氣設備"(GB3836)標準設計制造，熱電特性符合 IEC標準，并經儀器儀表防爆安全監督站測試合格，合格證號為：GYB97172、GYB97173是爆炸性環境理想的溫度傳感器。針對化肥行業的管道測溫，且其爆炸等級不高于Ⅱ類B級，自燃溫度不低于T4(135℃）組一別的1區或2區（戶內或戶外）的危險場所。

（二）WRN-740化工專用隔爆型熱電偶主要技術指標

◆基本參數

類　別	分度號	測量范圍 ℃	公稱壓力（Mpa）	精度等
鎳鉻－鎳硅	K	0～500	32	II
鎳鉻－銅鎳	E			II
鉑電阻	PT100			B級

◆防爆標志

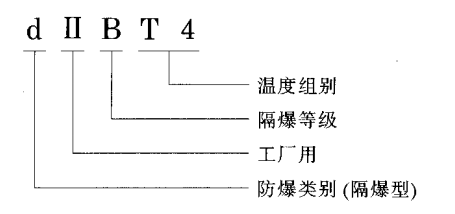

化工專用隔爆熱電偶（阻）的防爆標志為dIIBT4說明

◆防爆等級：dIIBT4

◆外殼防護等級：IP54

◆公稱壓力
系指在室溫下保護管所在承受的靜態外壓力而不破裂實驗壓力一般為公稱壓力的1.5倍，在實際使用時，必須注意保護管所能承受的工作壓力，不僅與它的使用溫度有大的關系，而且還與其安裝方法，插入深度和被測介質的工況等有關。
◆熱響應時間
在溫度出現階躍變化時，熱電偶的熱電勢變化或鉑電阻的電阻值變化至相當于該階躍變化的某個規定百分數所需的時間，通常以T表示，一般應記錄輸出變化至相當于溫度階躍變化50%熱響應時間T 0.5.

　　熱響應時間的測定是在滿足規定的熱交換條件下進行的所記錄的熱響應時間值應取同一實險至少三次測試結果的平均值，每次測試結果對于平均值的偏離應在10%以內。

◆常溫緣電阻

　　1）熱電偶的緣電阻

　　當周圍空氣溫度為15-35℃，相應溫度為45%，大氣壓力86-106Kpa時，對長度超過1m的熱電偶，它的常溫緣電阻值與其長度乘積應不小于100MΩ，試驗電壓為直流500±50V。
2）鉑熱電阻的緣電阻
當環境溫度應在15-35℃，相對濕度不大于80％時，常溫緣電阻值不小于100MΩ，試驗電壓為直流100V。
◆鉑熱電阻允通電流
通過熱電阻中的測量電流zui大不超過5毫安。

◆正常工作條件

　　壓力：≤320kgf/cm2

　　流速：＜20m/s

　　環境溫度：20～40℃

　　相當溫度：不大于85%

　　大氣壓力：86～106Kpa

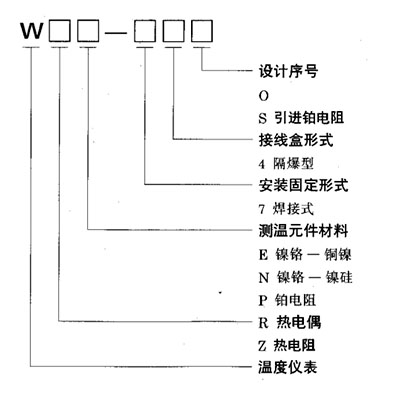

（三）WRN-740化工專用隔爆型熱電偶型號表示

（四）WRN-740化工專用隔爆型熱電偶型號規格

類別	型號	分度號	測溫范圍（℃）	結構特征	套管材料	規格		公稱壓力 Mpa	防爆等級
						總長L (mm)	插深L (mm)
化工專用隔爆熱電偶	WRN-740 WRN2-740	K	0~500	焊接式	20 號鋼	260 275 290 310 330	100 115 130 150 170	32	dIIBT4


	WRE-740 WRE2-740	E

化工專用隔爆熱電阻	WZP-74S WZP2-74S	Pt100

注：可燃性氣體，蒸汽級別，溫度級別見隔爆熱電偶組別舉例GB3836.1-83。

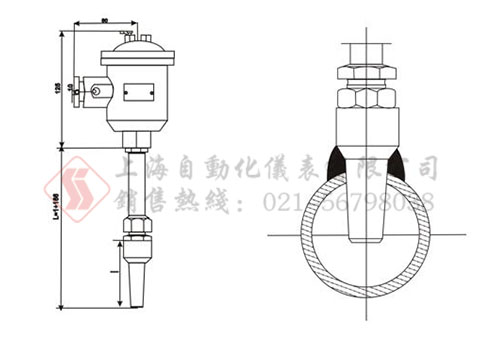

（五）WRN-740化工專用隔爆型熱電偶外形尺寸及安裝示意圖單位：mm
（六）WRN-740化工專用隔爆型熱電偶安裝與使用

1、隔爆熱電偶（阻）現場安裝必須遵守“中華人民共和國爆炸危險場所電氣安全規程"的規定。

2、隔爆熱電偶（阻）安裝場所為吋燃液體的蒸汽，其爆炸等級不高于Ⅱ類B級，引燃溫度不低于T4組別的1區或 2區氣體危險場所，可燃性氣體，蒸汽級別，溫度組別見附錄 *并應避免安裝在與其它加熱物體距離過近或具有強磁場之處。

3、隔爆熱電偶（阻）的防爆性能是否可靠，主要取決于隔爆外殼的承壓強度以及各隔爆結合面的質量狀況，因此，在安裝時，切忌損壞隔爆面。

4、熱電偶（阻）安裝前須仔細核對型號和規格;安裝時外接地端子必須可靠接地。

5、補償導線或電纜的外徑必須與隔爆熱電偶或熱電阻的出線孔密封橡皮墊圈的內徑相等，直徑為Φ10±1mm，保證壓緊密封。

6、隔爆熱電偶（阻）外謠部分表面（包括接線盒和外露套管）的限溫度不得超過125°C。

7、熱電偶（阻）的焊接安裝位置應盡可能保持垂直，接線盒的出線孔應該向下，以防水汽和臟物等落入沾污腐蝕而影響密封性。

8、熱電偶（阻）接線時，先必須切斷電源，然后打開接線盒蓋,熱電偶接線后，用不引起火花的材料（如銅）制成的特殊扳手擰緊出線螺栓，蓋好接線盒蓋，再擰緊鎖緊螺釘，以防松動，在接線時，應注意補償導線的性不可接反。
為了保護補償導線或熱電阻的連接導線不受外來機械損傷和由于外磁場而造成對電子式顯示儀表的影響，補償導線等應加以屏蔽，把導線裝入接地的鋼管內，并注意不得有曲折迂回等情況。
