光分路器箱是針對FTTH建設中采用一級分光或二級分光等不同的場景需求而開發設計的新一款產品，該產品用于配線光纜通過光分路器與蝶形入戶光纜實現連接，從而滿足用戶高速率帶寬業務開通的需求，是ODN網絡中重要的光接入點設備。http://www.hongbangtx.com

二、特點及技術參數

※ 適用多種使用場景：室內、室外、掛墻、掛桿、新老樓盤。

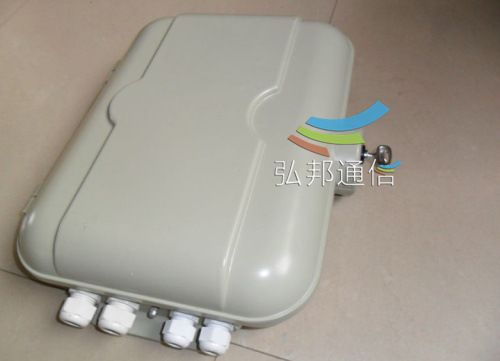

※ 模塑箱體，安裝背板設計，造型美觀小巧，安裝方便快捷，便于大規模施工。

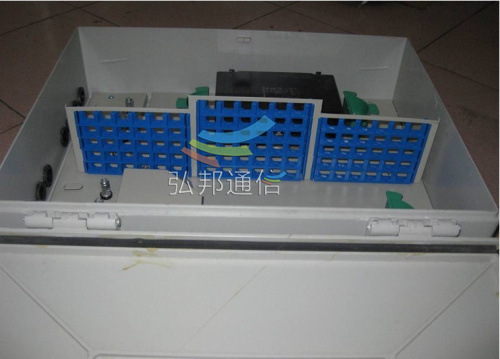

※ 系列化插片可積木化組合，擴容方便，投資節省。

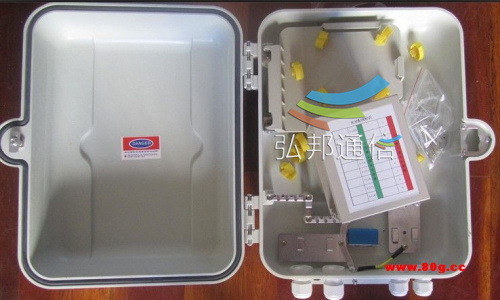

※ 皮線光纜采用專用卡槽設計，可帶活接頭入盒，固定可靠，布放簡便效率高。

※ 工廠化皮線尾纖，實現高質量低成本快速部署。

※ 工作環境溫度：-40℃～+60℃

※ 環境濕度：≤95%（+40℃）

※ 大氣壓力：70kPa～106kPa

※ 外形尺寸：480mmX380mmX90mm

※在正常大氣壓，高壓防護地與箱體間緣電阻不小于1000MΩ/500V（DC）

三、安裝注意事項

a) 樓道（室內，外）光纖分纖、配線箱應滿足上下進纜的要求，箱體的頂部與底部各應配置4個進線孔，且光纜固定與保護裝置應能滿足4根光纜同時固定的需求。如單獨使用下進纜，上部的進纜空需做密封處理。

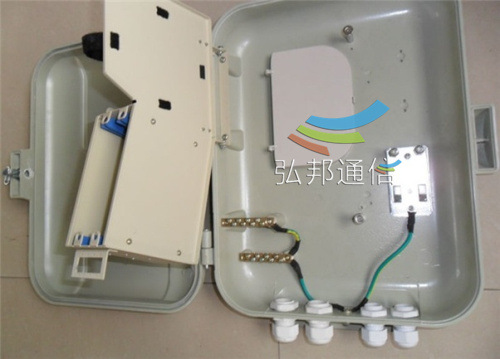

b) 光纖熔接盤片應采用開啟式，并且光纜熔接盤與皮纜熔接盤安裝方式和尺寸要求一致。

c) 所有緊固件聯結應牢固可靠，箱體密封條粘結應平整牢固。

d) 箱門開啟角度不小于180º，門鎖的啟閉靈活可靠。

e) 光纜引入時其彎曲半徑應大于光纜直徑的15倍。

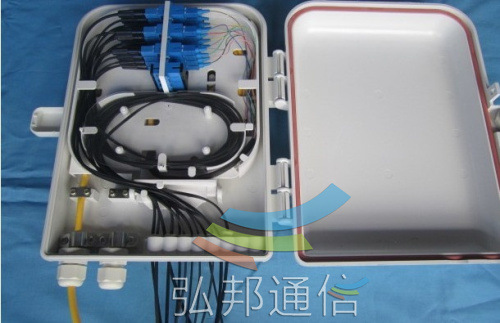

f) 光纜光纖在箱內布放時，不論在何處轉彎，其曲率半徑應不小于 30mm。

g) 蝶形引入光纜固定后的zui小彎曲半徑不應小于10mm，在箱體內的預留長度不應小于0.5m。

h) 安裝在光分插片盒內的光分路器應使用牢固的材料固定在盒體內，光分路器的性能指標必須符合 招標技術規范書的要求。

i) 光分插片使用的光纖活動連接器應為SC型，兩個插頭任意連接的插入損耗≤0.5dB,回波損耗>35dB,其性能指標應符合 YD，T 1272.3-2005《光纖活動連接器第3部分:SC型》的要求。光分路器上聯端口使用的光纖活動連接器應為綠色，下聯端口使用的光纖活動連接器應為藍色，空閑端口不安裝光纖活動連接器。

j) 樓道光纖配線箱內光纖的終端、熔接、存儲，應在滿容量范圍內方便地成套配置。

j) 光分插片應采用模塊化、集成化，樓道分光分纖盒內應無跳接。

l) 樓道光纖配線箱廠家應提供所采用分光器的廠家和規格型號，并提供進貨證明

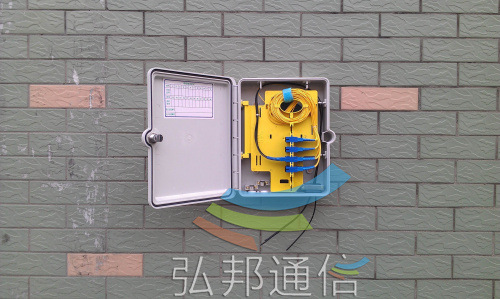

四、箱體安裝步驟

4.1在要安裝的墻體處用沖擊鉆打出固定孔，須在要安裝設備處打四個ф8的孔即可。

4.2在4個固定孔處打入4只M6X60的膨脹螺釘，然后，將接入箱固定到墻上，用扳手將螺母鎖緊。安裝時注意不要將墻體上的灰塵散落到箱體內。
