產品簡介
法蘭式硬密封氣動蝶閥D643H概述硬密封氣動蝶閥體采用一個U型不銹鋼密封圈，該的彈性密封圈與經過拋光的蝶板三維偏心接觸。解
公司簡介
永嘉縣雙德閥門有限公司是一家集閥門研發，生產，銷售，售后為一體的綜合性高新技術企業。坐落于“中國泵閥之鄉”---永嘉縣甌北鎮。
?? 永嘉縣雙德閥門有限公司以溫州銷售中心向全國各地輻射，并計劃拓展到東南亞和美國日本等國際市場，以此編織一張富有挑戰性的全球營銷網絡。公司秉承“立足溫州”“服務全球”，以中國泵閥之鄉---甌北為立足點， 以高科技為依托，以科技成果快速產業化為己任，不斷開發科技含量高的泵閥類系列產品，以滿足國內外客戶的需求。在未來的時間里公司將抓住機遇，在產品系列化、產業多元化、經營規模化、國際化的基礎上，使公司的品牌真正成為國內、國際上的知名品牌。
?? 永嘉縣雙德閥門有限公司主要研發生產：閘閥系列，截止閥系列，真空閥系列，刀形閘閥系列，球閥系列，蝶閥系列，止回閥系列，旋塞閥系列，減壓閥系列，水力控制閥系列，針型閥系列以及非標閥門等產品，分為軟密封和硬密封兩大類。閥門的主體材料有WCB、WC1、WC6、WC9、CF8、CF8M、CF3、CF3M、、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等；驅動形式有手動、蝸輪傳動、電動、氣動、液動、電液聯動等；公稱通徑從DN10～3000及1/2"～40"；工作壓力從0.6～42.0MPa及150Lb～2500Lb；工作溫度-196℃～700℃。產品廣泛應用于電站、鍋爐、石油、化工、城建、醫藥、化肥、冶金、采礦等行業，部分產品已代替進口，應用于國家重點工程項目的關鍵設備上。
?? 永嘉縣雙德閥門有限公司從奉行“科技為本，質量取勝”的宗旨，始終秉承“認真、誠信、創新、效果”的經營理念，以優質的服務，上乘的產品，打造一流的品牌，使你買得放心，用得滿意。我們竭誠歡迎國內外廣大客戶前來洽談交流產品技術及質量，開展卓有成效的合作。
??????????????????????????????????????????????????????????????????????????這一路走來......??
????????????????????????????????????????????????????????????????????????? 總有些關懷值得感激！
展開
產品說明
法蘭式硬密封氣動蝶閥D643H
概述硬密封氣動蝶閥體采用一個“U”型不銹鋼密封圈，該的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的裝置。
特點
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。
硬密封氣動蝶閥主要技術參數
| 公稱通經DN（mm) |
50～2000 |
| 公稱壓力PN（MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
| 密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
| 強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
3.75 |
| 適用溫度 |
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ |
| 適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
硬密封氣動蝶閥主要零部件材料
| 零件名稱 |
材料 |
| 閥體 |
WCB、合金鋼、不銹鋼、QT450-10 |
| 蝶板 |
WCB、合金鋼、不銹鋼、QT450-10 |
| 閥軸 |
2Cr13不銹鋼、合金鋼 |
| 密封圈 |
不銹鋼圈 |
| 填料 |
柔性石墨 |
氣動執行器主要技術參數
| 氣動執行器 |
型號 |
QW系列、AT系列、AW系列 |
| 氣源壓力 |
0.4 ～ 0.8 MPa |
| zui大回轉角度 |
90°～92° |
| 回信器 |
AC220V AC110V DC24V |
| 控制信號 |
電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa |
| 控制氣源 |
潔凈、干燥壓縮空氣 |
| 工作溫度 |
-20℃ ～ +90℃ |
氣動執行器主要部件材料
| 零件名稱 |
缸體 |
端蓋 |
活塞 |
軸 |
O型圈 |
指示軸 |
螺栓 |
| QW系列AT系列 |
鋁合金型材（硬質陽氧化） |
壓鑄鋁合金（環氧樹脂噴涂） |
壓鑄鋁 |
鋼（鍍鎳磷合金） |
NBR |
ABC |
SUS304 |
| AW系列 |
鑄鋼（硬質陽氧化） |
|
壓鑄鋁 |
鋼（鍍鎳磷合金） |
NBR |
ABC |
SUS304 |

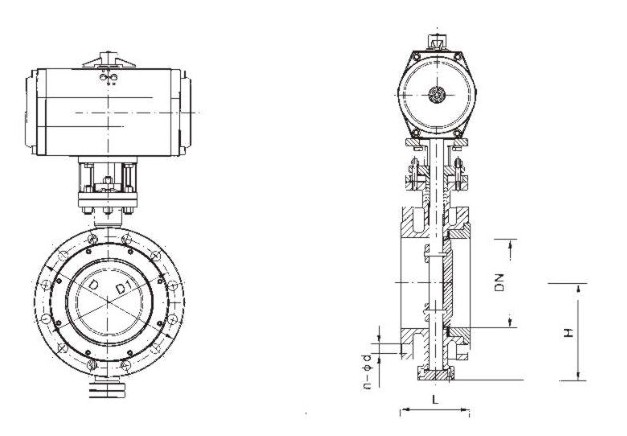

主要外型連接尺寸D643H-16
| 公稱通徑DN(mm) |
外型尺寸(mm ) |
| L |
H |
D (1.6) |
D1(1.6) |
n-φd(1.6) |
| 50 |
108 |
277 |
165 |
125 |
4-14 |
| 65 |
112 |
287 |
185 |
145 |
4-14 |
| 80 |
114 |
365 |
200 |
160 |
4-18 |
| 100 |
127 |
420 |
220 |
180 |
8-18 |
| 125 |
140 |
436 |
250 |
210 |
8-18 |
| 150 |
140 |
466 |
285 |
240 |
8-18 |
| 200 |
152 |
593 |
340 |
295 |
12-22 |
| 250 |
165 |
682 |
405 |
350 |
12-26 |
| 300 |
178 |
725 |
460 |
410 |
12-26 |
| 350 |
190 |
832 |
520 |
470 |
16-26 |
| 400 |
216 |
862 |
580 |
525 |
16-30 |
| 450 |
222 |
945 |
640 |
585 |
20-30 |
