NHR-M34 頻率轉換器

杭州特瑞西機電有限公司

會員指數：

企業認證：

價格：電議

所在地：浙江杭州市

型號：NHR-M34

更新時間：2015-06-29

瀏覽次數：1438

公司地址：德勝中路368號

18969045819 劉小姐(女士)

點擊查看聯系電話在線詢價

產品簡介

NHR-M34智能頻率轉換器

公司簡介

展開

產品說明

NHR-M34智能頻率轉換器

單通道(一進一出,一進兩出)。
正弦波、三角波、方波等信號輸入。
模擬量、RS-485、繼電器接點信號輸出。
幅值大于200mV。
可選擇配電輸出。
輸入/輸出/電源三隔離。
傳輸精度±0.1%。
模塊化設計，體積小，功耗低。
全智能，數字化，可編程。
各端子可帶電插拔，便于安裝、維護。

概述

將頻率信號經隔離整形放大后，變送隔離輸出所需的信號，也可向現場的一次儀表提供電源回路。可以與單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性。可帶液晶顯示，通過紅外輕觸按鍵切換顯示不同通道的參數，顯示實時測量值、理論輸出值、單位及通道號。

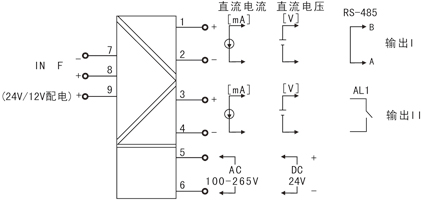

接線圖

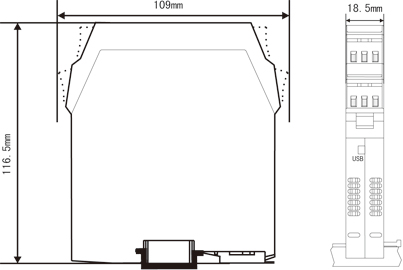

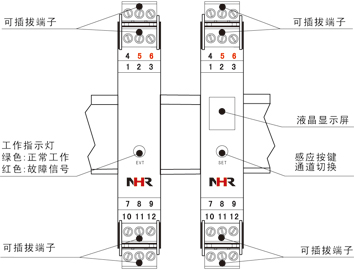

結構外型圖

技術參數

輸入
輸入信號	正弦波、三角波、方波,幅值大于200mV
輸入阻抗	≥200KΩ
輸入頻率范圍	1～10000HZ
輸入分辨率	0.1HZ
輸出
輸出信號	4-20mA，0-10mA，0-20mA，1-5V，0-5V
輸出負載	電流型≤500Ω，電壓型≥250KΩ(需要更高負載能力時，請在訂貨時說明)
報警輸出	繼電器.容量：DC30V/2A，AC125V/0.6A
24V配電或饋電輸出	負載能力30mA(饋電輸出時接線端子在10負、11正)
通訊電源	MODBUS-RTU協議,RS-485傳輸距離≤1000米。
電源
電源	DC24V(±10%)，AC100-265V(50-60Hz)
功耗	DC24V 單路輸出功耗：≤1.7W,雙路輸出功耗：≤2.2W AC100-265V 單路輸出功耗：≤2.5W，雙路輸出功耗：≤3W
其它參數
絕緣強度 (輸入/輸出/電源之間)	2500Vrms (1 min，無火花)
工作溫度	0～50℃
相對濕度	≤85%RH
溫度漂移	50ppm
安裝方式	35mmDIN導軌安裝
安裝尺寸	18.5109116.5mm(寬高深)
測量精度	0.2%FS±1字
響應時間	≤1S
重量	約140克

儀表選型

M3 系列智能頻率轉換器 NHR-M34

□

位

規格

注釋

|
|
↓
X
Y

|
|
|
|
|
|
|
↓
Hz

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
X
V12
V24

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D

<顯示方式>

無顯示

液晶顯示

<輸入>

頻率信號

9/10

<輸出>

輸出I/輸出II(從列表中選擇代碼)

代碼

類型

代碼

類型

無輸出

0-20mA

4-20mA

0-10V(不可切換)

1-5V

繼電器接點(僅限于輸出II）

0-10mA

RS-485通迅(僅限于輸出I)

0-5V

(Modbus)

<配電輸出>

(從列表中選擇代碼)

無配電

12V配電

24V配電

<電源>

AC100-265V 50-60Hz

DC24V（±10%）

    型號舉例:NHR-M34-Y-HZ-0/0/V24-A(F/0～1000Hz)
    三端子智能頻率轉換器帶液晶顯示,雙路輸出信號為4-20mA,帶24V配電輸出，供電電源為AC100-265V，頻率輸入范圍0～1000Hz。
    備注：訂貨時請在選型后標注輸入量程范圍及傳感器類型；特殊功能可訂制。
