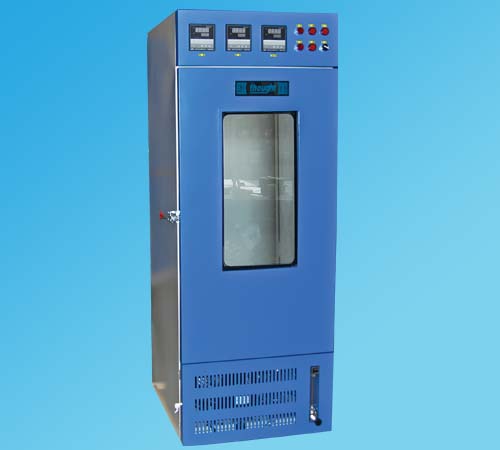

一、產品介紹

HTH-180系列混凝土碳化試驗箱是進行混凝土碳化試驗的專用設備。產品符合建筑工業行業標準JG/T 247-2009 混凝土碳化試驗箱的要求，根據GB/T50082-2009《普通混凝土長期性能和耐久性能試驗方法標準》第11章碳化試驗，第17章混凝土鋼筋銹蝕試驗方法要求的碳化箱技術參數。該設備具有數字式顯示,全程自動控制，性能完善，操作方便,外觀美觀等特點。

二、技術參數

1、控制溫度：20±1℃可調；分辨率：±0.1℃。

均勻性≦2℃精度：0.5℃；

2、控制濕度：70±5%可調；分辨率：±1%。

均勻性≦2%，精度：2%.

3、CO2 濃度；20±2%可調；分辨率：±1%。

均勻性≦2%，精度：2%.

加熱功率：500W；

制冷功率：120W；

加濕功率：60W；

電源：220V；50±0.5HZ；

外形尺寸：650×700×1650mm

有效容積：500×500×1000mm

三、主要結構及工作原理

1、碳化試驗箱為一個密閉的箱體，試件放置在箱體內隔板上，然后通過微電腦控制按設定的溫度、相對濕度、CO2 濃度進行自動控制，以保證箱內恒溫、恒濕、CO2濃度恒定。碳化試驗箱主要由箱體、溫、濕度、二氧化碳濃度一體化控制系統等組成。

2、箱體的外箱板采用冷軋鋼板，靜電粉末噴塑，內膽采用優質不銹鋼板，保溫層采用聚氨酯整體發泡制成。擱板采用塑架制成。具有良好的保溫性，密封性。耐腐蝕性能。

3、控溫控濕系統：溫度傳感器測得箱內的溫度低于控制值下限時，控制儀發出指令，加熱元件開始工作（反之，溫度高于控制值上限時，控制儀發出指令壓縮機工作），當箱內溫度達到溫度控制值時，加熱元件或壓縮機停止工作，從而達到箱內溫度恒定的目的。

4、控濕系統：采用冷凍干燥去濕，當箱體內溫度高于控制值上限時，濕度控制儀表輸出信號指令工作，達到上限控制值內回差時自動停止工作。當箱內濕度低于控制值下限時，控制儀輸出指令，加濕器開啟噴濕。濕度達到期下限控制值內回差時自動停止。
（注：加濕器內請加注蒸餾水，以確保加濕器的工作壽命。）

5、二氧化碳控制系統：二氧化碳濃度控制傳感器采用進口原裝紅外線二氧化碳測控模塊，測得被測氣體濃度相對應的電信號，通過控制儀分析判斷。輸出控制信號給氣路系統執行元件，以控制二氧化碳?xì)怏w的供給系統的開啟或關閉。

6、試驗箱門設有透明玻璃觀察窗。更方便用戶觀察試件變化。試驗過程實現全自動控制，箱內溫、濕、CO2濃度直觀數顯。
