MAC系列20-30W引針式寬電壓隔離系列
·輸出電壓精度 Vo1 ±1%； Vo2,Vo3 ±3%
·電壓調整率 Vo1 ±0.2%；Vo2,Vo3 ±1.5%
·負載調整率 Vo1 ±0.5%；Vo2,Vo3 ±1.5%
·過熱、過流保護；輸出短路保護（長期自恢復）
·隔離電壓 輸入與輸出2500VAC/1min，輸入與外殼2000VAC/1min，輸出與外殼 500VAC/1min
·效率 80%（典型值）
·絕緣電阻 500MΩ
·開關頻率 40-300KHz典型，zui大330KHz
·滿載工作溫度（殼溫）范圍 -25℃~+95℃
·MTBF 2X105Hrs
技術參數:
|
型號
|
輸入電壓范圍(VAC)
|
輸出電壓 （VDC）
|
輸出電流 （A）
|
紋波噪聲 （mVp-p）
|
|
MAC20-S05N（W）
|
85-265,165-265
|
5.0
|
4.0
|
50
|
|
MAC20-S12N（W）
|
12.0
|
1.67
|
100
|
|
MAC20-S15N（W）
|
15.0
|
1.33
|
100
|
|
MAC20-S24N（W）
|
24.0
|
0.83
|
100
|
|
MAC20-D05N（W）
|
5.0/-5.0
|
2.0/2.0
|
50/50
|
|
MAC20-D12N（W）
|
12.0/-12.0
|
0.83/0.83
|
100/100
|
|
MAC20-D15N（W）
|
15.0/-15.0
|
0.67/0.67
|
100/100
|
|
MAC20-S05S05N（W）I
|
5.0/5.0
|
4.0/0.1
|
50/50
|
|
MAC20-S05S12N（W）I
|
5.0/12.0
|
3.6/0.1
|
50/100
|
|
MAC20-S05S15N（W）I
|
5.0/15.0
|
3.6/0.1
|
50/100
|
|
MAC20-S05S24N（W）I
|
5.0/24.0
|
3.2/0.1
|
50/100
|
|
MAC20-S05D12N(W)
|
5.0/12.0/-12.0
|
3.5/0.1/0.1
|
50/100/100
|
|
MAC20-S05D15N(W)
|
5.0/15.0/-15.0
|
3.4/0.1/0.1
|
50/100/100
|
|
MAC20-S05D24N(W)
|
5.0/24.0/-24.0
|
3.0/0.1/0.1
|
50/100/100
|
|
MAC25-S05N（W）
|
85-265,165-265
|
5.0
|
5.0
|
50
|
|
MAC25-S12N（W）
|
12.0
|
2.08
|
100
|
|
MAC25-S15N（W）
|
15.0
|
1.67
|
100
|
|
MAC25-S24N（W）
|
24.0
|
1.04
|
100
|
|
MAC25-D05N（W）
|
5.0/-5.0
|
2.5/2.5
|
50/50
|
|
MAC25-D12N（W）
|
12.0/-12.0
|
1.04/1.04
|
100/100
|
|
MAC25-D15N（W）
|
15.0/-15.0
|
0.83/0.83
|
100/100
|
|
MAC25-S05S05N（W）I
|
5.0/5.0
|
5.0/0.1
|
50/50
|
|
MAC25-S05S12N（W）I
|
5.0/12.0
|
4.6/0.1
|
50/100
|
|
MAC25-S05S15N（W）I
|
5.0/15.0
|
4.6/0.1
|
50/100
|
|
MAC25-S05S24N（W）I
|
5.0/24.0
|
4.2/0.1
|
50/100
|
|
MAC25-S05D12N(W)
|
5.0/12.0/-12.0
|
4.5/0.1/0.1
|
50/100/100
|
|
MAC25-S05D15N(W)
|
5.0/15.0/-15.0
|
4.4/0.1/0.1
|
50/100/100
|
|
MAC25-S05D24N(W)
|
5.0/24.0/-24.0
|
4.0/0.1/0.1
|
50/100/100
|
|
MAC30-S05N（W）
|
85-265,165-265
|
5.0
|
6.0
|
50
|
|
MAC30-S12N（W）
|
12.0
|
2.5
|
100
|
|
MAC30-S15N（W）
|
15.0
|
2
|
100
|
|
MAC30-S24N（W）
|
24.0
|
1.25
|
100
|
|
MAC30-D05N（W）
|
5.0/-5.0
|
3/3
|
50/50
|
|
MAC30-D12N（W）
|
12.0/-12.0
|
1.25/1.25
|
100/100
|
|
MAC30-D15N（W）
|
15.0/-15.0
|
1/1
|
100/100
|
|
MAC30-S05S05N（W）I
|
5.0/5.0
|
5.6/0.1
|
50/50
|
|
MAC30-S05S12N（W）I
|
5.0/12.0
|
5.6/0.1
|
50/100
|
|
MAC30-S05S15N（W）I
|
5.0/15.0
|
5.6/0.1
|
50/100
|
|
MAC30-S05S24N（W）I
|
5.0/24.0
|
5.2/0.1
|
50/100
|
|
MAC30-S05D12N(W)
|
5.0/12.0/-12.0
|
5.5/0.1/0.1
|
50/100/100
|
|
MAC30-S05D15N(W)
|
5.0/15.0/-15.0
|
5.4/0.1/0.1
|
50/100/100
|
|
MAC30-S05D24N(W)
|
5.0/24.0/-24.0
|
5/0.1/0.1
|
50/100/100
|
備注：表中所列為常規品種，可為用戶定制特殊品種。

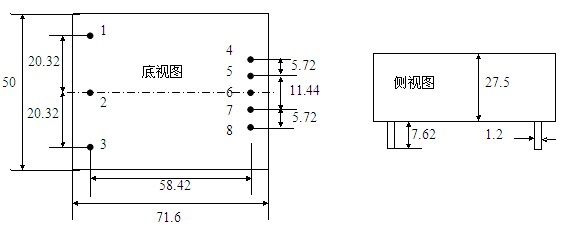

外形尺寸及管腳底視圖(示意圖，單位:mm，模塊尺寸：71.6×50×27.5mm
管腳定義：
|
編 號
|
單路
|
雙路
|
雙路隔離
|
叁路
|
|
1
|
L
|
L
|
L
|
L
|
|
2
|
N
|
N
|
N
|
N
|
|
3
|
FG
|
FG
|
FG
|
FG
|
|
4
|
Vo1+
|
Vo1+
|
Vo2+
|
Vo2+
|
|
5
|
|
|
GND2
|
COM
|
|
6
|
|
COM
|
|
Vo3-
|
|
7
|
|
|
Vo1+
|
Vo1+
|
|
8
|
GND
|
Vo2-
|
GND1
|
GND
|
