【企業概況】

安科瑞是上海安科瑞電氣股份有限公司的簡稱，創建于2003年6月23日，是一家集研發、生產、銷售于一體的高科技股份制企業。總部位于上海嘉定育綠路253號，是安科瑞的技術研發、系統集成及商務中心。在江陰設有生產制造基地，是智能電力儀表行業中首家采用SMT無鉛化先進生產工藝的廠家，為產品產業化、規?；瘜嵤┨峁┍Ｕ稀９局铝τ谥悄茈娋W用戶端智能電力監控和電能計量管理的研發與運用，為用戶端提供智能電力監控與電能管理系統、大型公建能耗監測系統、光伏電站電力監控系統、剩余電流式電氣火災監控系統和ZigBee（物聯網）無線網絡電能管理系統等解決方案，是智能電力儀表行業中的領先者之一。

【企業文化】

安科瑞精神：創新、高效、團結、誠信
　　安科瑞使命：自主創新、科技強國
　　安科瑞目標：立足中國，放眼世界，爭做一流智能配電供應商
　　安科瑞經營理念：為客戶創造價值
　　安科瑞發展理念：實事求是、解放思想、與時俱進
　　安科瑞管理理念：以人為本、科學管理

【組織結構】

【商號來源】

　　“安科瑞”是公司英文商標“ACREL”的諧音。而“ACREL”則為“Accurate  Electric ”的縮寫，意為“精確電氣”。“ ”圖案原意為方向與弓的組合，“ ”表示公司發展方向為研發、制造精確、可靠電器產品。

【主營業務】

　　主要產品有智能電力監控儀表，智能馬達控制器、電量傳感器、導軌式安裝電表、火災監控裝置、數顯繼電器、電力監控系統、能耗監測系統，產品涵蓋了中低壓的電力監控與保護、電能節能管理、電氣安全三大領域：
　　1. 電力監控產品線
　　產品有PZ系列電力監控儀表、AMC16系列多路監控裝置、ARC功率因數自動補償控制儀、ARTU系列四遙裝置、ARTM系列溫度巡檢測控儀、ASJ系列智能電力繼電器、ARD系列智能馬達控制器、ACTB系列電流互感器過電壓保護器、WH系列溫濕度控制器、ASD系列開關柜測控裝置、M系列中壓保護裝置、Acrel-2000型10/0.4kV電力監控系統等12大系列。其中，PZ系列電力監控儀表，作為單一電量的“三遙”單元（遙測、遙信、遙控）使用；AMC16多回路監控裝置可測量同一母線電壓下多路單、三相電流、功率、電能、帶開關量和繼電器功能；ARC功率因數自動補償控制儀，6~12路控制，帶過壓保護、欠流鎖定功能；ARTU四遙單元，是傳統低壓配電實現遙測（電流）、遙信（開關量、斷路器、接觸器工作狀態）、遙控、遙脈（采集電能）的低成本智能化方案；ASJ智能電力繼電器，可對電機、線路、變壓器等場合的過/欠電流、或過/欠電壓等進行保護；ARD系列智能電動機保護與控制器，具有過載、斷相、不平衡、欠載、接地、漏電等保護功能；ASD開關柜測控裝置，具有中壓開關狀態指示、電參數測量、溫濕度控制、高壓帶電指示、人體感應報警等功能；Acrel-2000通過對電力儀表、中壓微機保護裝置進行組網，具有對10/0.4kV配電系統進行測量、計量、診斷、控制、保護等功能。
　　2. 電能管理產品線
　　產品對配電系統各個電氣節點進行電能計量，從中壓到低壓進線、出線、動力箱、照明箱均有對應電表。主要有導軌式安裝電表，ACR多功能電能表，ZigBee集抄系統，Acrel-3000電能管理系統。其中，導軌式安裝電表，采用DIN35mm導軌安裝，應用于終端電能計量；ACR多功能電能表，34項電參數測量，四象限電能計量；2-31諧波及其它電能質量分析；ZigBee（物聯網）集抄系統，是一種利用zigbee低功耗、低成本、低數據速率、低復雜度的無線網絡技術，方便企業內部電能無線集抄；Acrel-3000能耗監測系統對大型公建與機關單位照明與插座用電、空調用電、動力用電、特殊用電進行分項計量，做到數據先于決策、節電始于計量，為電能節能審計提供依據。
　　3. 電氣安全產品線
　　產品有ARCM剩余電流式電氣火災監控裝置、Acrel-6000電氣火災監控系統。其中，ARCM剩余電流式電氣火災監控裝置具有剩余電流在線監測，電氣火災提前報警，配電系統實時監控，電能計量（含諧波電能）全面管理，“三表合一”，節省投資成本。

圖 1　產品樣柜

【解決方案】

公司產品主要應用于智能電網用戶端智能電力監控和電能計量管理。解決方案有：
　　1. Acrel-2000型廠礦10/0.4kV智能配電監控系統；
　　2. Acrel-3000型電能管理系統；
　　3. Acrel-5000型政府機關與大型公建能耗監測系統；
　　4. Acrel-6000型剩余電流式電氣火災監控系統；
　　5. 光伏電站電力監控系統；
　　6. 數據信息中心機房電源監控管理系統。

【研發實力】

公司擁有上海市區級技術中心，設有3個研發部、1個中試部、1個技術管理部，以及多個公用技術設計部。截止2010年，擁有100多項技術專利和自主知識產權。2007年公司網絡電力儀表列為國家重點新產品；2009年1月獲上海市“著名商標”稱號、“高新技術自主創新”品牌；2010年被評為“上海市專利工作示范企業”，公司的可編程測控數顯智能表、多回路監控裝置、可再生能源風力發電電力監控裝置、單相電子式復費率電能表先后被列為上海市重點新產品。參與起草的標準有：JB/T 10736-2007《低壓電動機保護器》、GB/T 15576-2008《低壓成套無功功率補償裝置》、GB/T 22387-2008《剩余電流動作繼電器》、GB/Z 6829-2008《剩余電流動作保護器的一般要求》、GB/T 22264.X-2008《安裝式數字顯示電測量儀表》等5項；AMC系列多回路監控裝置、ACR系列網絡電力儀表獲國際標準產標證書；“智能電網用戶端能源管理表計系統研究”列為上海科委扶持項目（編號：09DZ1206202），“1/4抽屜柜智能馬達管理單元的研發和產業化”列為國家科技部科技特派員項目（編號：2009GJC00023），從2003年至今，在專業雜志上發表技術論文45篇，在中國電力出版社出版《電力電測數字儀表原理與應用指南》，今后公司將更進一步提升科技創新能力和水平，實現創建中國品牌企業的戰略目標。

圖 2　技術中心屋頂花園

【生產基地】

江蘇安科瑞電器制造有限公司，始建于2007年，位于江陰市南閘鎮東盟科技園，占地34畝，廠房10000平方米。主要研發生產智能網絡儀表、多功能電能計量儀表、電量傳感器、智能馬達保護裝置等用戶端智能化電力設備。擁有2條全自動無鉛工藝SMT生產線。是江蘇省高新技術企業。

圖 3　防靜電凈化廠房SMT線

【企業榮譽】

2005年認定為上海市軟件企業；
　　2006年認定為上海市優秀軟件企業；
　　2007年認定為上海市品牌企業；第二十一屆上海市優秀發明選拔賽一等獎；
　　2008年認定為上海市高新技術企業；上海市科技小巨人培育企業；上海市守合同重信用企業；
　　2009商標 被認定為上海著名商標；通過ISO9001:2008質理管理體系認證；                                     　　　　
　　2010年認定為上海市專利工作示范企業；計算機信息系統集成資質。

圖 4　展廳

【典型業績】

2008北京奧運會開幕式/閉幕式臨時配電中心、羽毛球場館、五棵松體育館、殘疾人場館、奧運地鐵支線等（見圖5）。

圖 5

2010年上海世博會項目中，為以色列館、加拿大館、VIP酒店、通用企業館、餐飲中心等多個場館提供了電力監控儀表與電能管理系統（見圖6）。

圖 6

廣州亞運會上，參與的項目有開幕式/閉幕式臨時配電中心、羽毛球館、跳水游泳館等，用了大量的剩余電流式電氣火災監控裝置及電力儀表（見圖7）。

圖 7

另外還有京津高鐵、浦東機場二期、中船龍穴、敦煌10MW光伏示范電站、中國銀行浦東數據中心、哥斯達黎加國家體育館等項目。

1 　概述
　　ARCM剩余電流式電氣火災監控裝置安裝在低壓配電系統中，用于檢測系統中的剩余電流、溫度等有關電氣火災隱患產生的電氣參數，當被保護線路中監控裝置參數超過報警設定值時，能發生報警和控制信號，以便消除剩余電流引起的電氣火災隱患。產品采用RS485總線進行通訊，可以與其它監控報警器、監控單元或監控主機聯合組成火災監控系統，可根據用戶需要選擇集中總線型的信息管理模式或功能分區型的信息管理模式。
　　適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域，符合GB 14287.2-2005《電氣火災監控系統第2部分：剩余電流式電氣火災監控探測器》及GB 13955-2005《剩余電流動作保護裝置的安裝和運行》的標準。

2 　適用環境
　　工作溫度：-10℃~+55℃
　　儲存溫度：-20℃~+70℃
　　相對濕度：≤95%不結露
　　海拔高度：≤2500m
　　污染等級：Ⅲ級，安裝類別：Ⅲ級

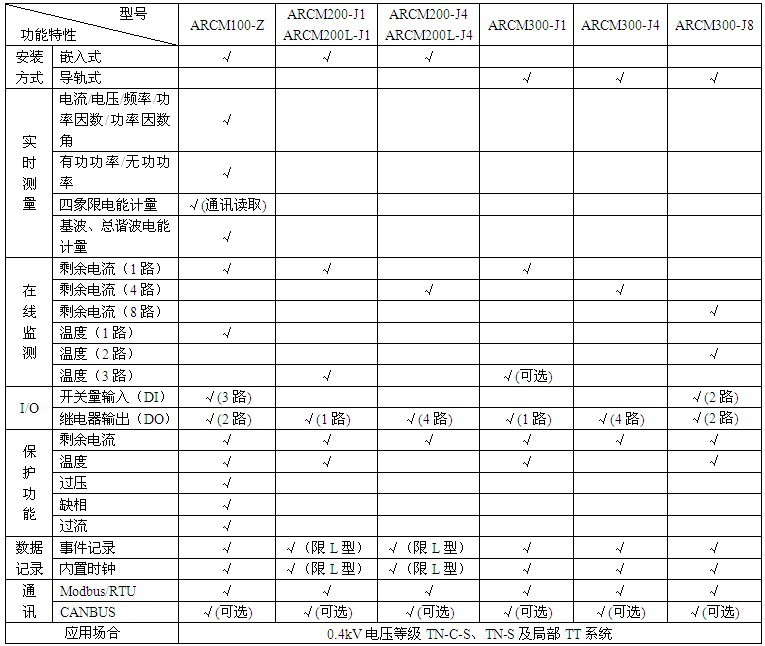

3 　產品選型一覽表

4 　產品介紹
4.1 ARCM100-Z監控儀表

4.1.1 功能
　　● 具有剩余電流保護、溫度保護、過壓保護、缺相保護、過流保護等多種保護功能；
　　● 實時地對回路的三相電壓、三相電流、頻率、功率、四象限電能和基波、總諧波電能等電參量進行測量；
　　● 提供三路開關量輸入功能，可連接消防聯動信號和煙霧報警信號，高可靠性地實現消防系統通過裝置遠程控制，強制切斷故障點電源；
　　● 繼電器保護輸出：具有報警輸出和脫扣輸出的功能，同時可將開關狀態反饋到消防系統中；
　　● 采用先進的現場總線通信技術，上位機管理軟件可以實時監控現場的運行狀況，及時發出報警信息；
　　● 具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數和相序，根據報警記錄可以分析現場的用電情況，為消除故障提供依據；
　　● 實時溫度監控功能，對傳感器進行在線檢測，傳感器斷線、短接都會發出告警信號；
　　● 掉電保護功能，當監控裝置處于報警狀態時遇到斷電情況，下次上電時仍然會保持斷電前的報警狀態，防止由于斷電、復位等原因導致的報警無效的情況；
　　● 適用于0.4kV電壓等級TN-C-S、TN-S及局部TT系統。

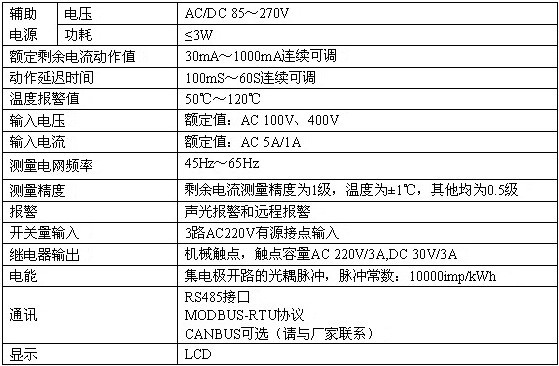

4.1.2 技術參數

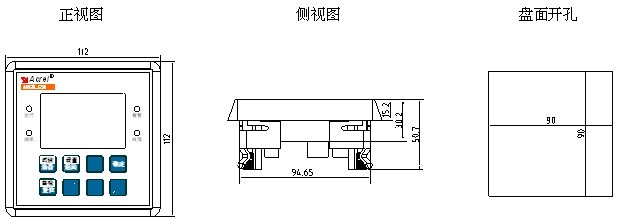

4.1.3 外形及安裝尺寸(mm)

4.1.4 接線端子

4.2 ARCM200-J1、ARCM200L-J1、ARCM200-J4、ARCM200L-J4監控儀表

4.2.1 功能
　　● 可在線監測多路的漏電流，各相電纜溫度信號；
　　● 額定剩余電流動作值，脫扣延時，可根據需要靈活設置，溫度動作值也可編程；
　　● 畫面暫留功能，漏電故障發生時該通道顯示畫面暫留，表示該通道漏電或超溫時的值，方便上位機的故障記錄；
　　● 采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。通過RS485接口，標準MODBUS協議可以與各種標準系統相連；
　　● ARCM200L-J1、ARCM200L-J4具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場的用電情況，為消除故障提供依據；
　　● 集成度高，網絡化，智能化程度高，動作特性合理；
　　● 適用于0.4kV電壓等級TN-C-S、TN-S及局部TT系統。

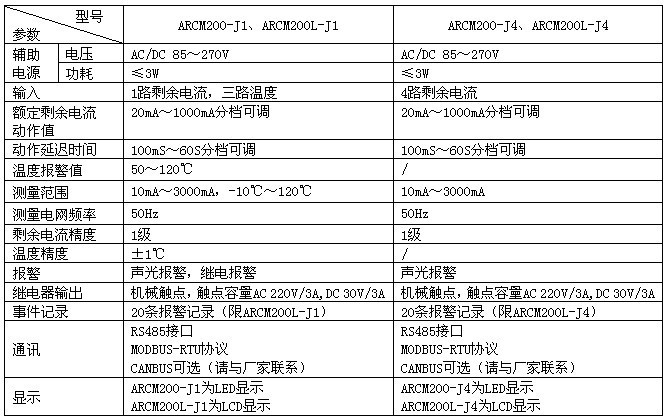

4.2.2 技術參數

4.2.3 外形及安裝尺寸(mm)

4.2.4 接線端子

　　ARCM200-J1接線端子
　　信號端子(T1、T2、T3為溫度信號接入)

　　電源、通訊端子

　　繼電器輸出（J1為脫扣輸出，J2、J3、J4為報警輸出）

　　ARCM200-J4接線端子
　　信號端子

　　電源、通訊端子

　　繼電器輸出

4.3 ARCM300-J1、ARCM300-J4、ARCM300-J8監控儀表

4.3.1 功能
　　● 可在線監測單路或多路的漏電流，各相電纜溫度信號，每路通道具有斷線、短路檢測功能；
　　● 額定剩余電流動作值，脫扣延時及動作類型可根據需要靈活設置；

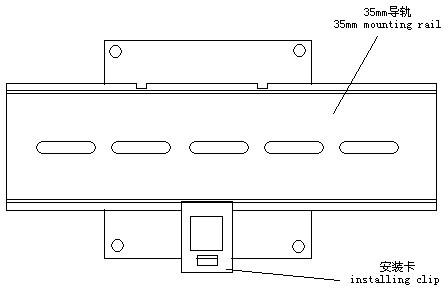

　　● 標準35mm導軌式安裝，LCD或LED顯示；
　　● 畫面暫留功能，漏電故障發生時，該通道顯示畫面暫留，表示該通道漏電或超溫時的值，方便上位機的故障記錄；
　　● 具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場的用電情況，為消除故障提供依據；
　　● 采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。通過RS485接口，標準MODBUS協議可以與各種標準系統相連；
　　● 集成度高，網絡化，智能化程度高，動作特性合理；
　　● 適用于0.4kV電壓等級TN-C-S、TN-S及局部TT系統。

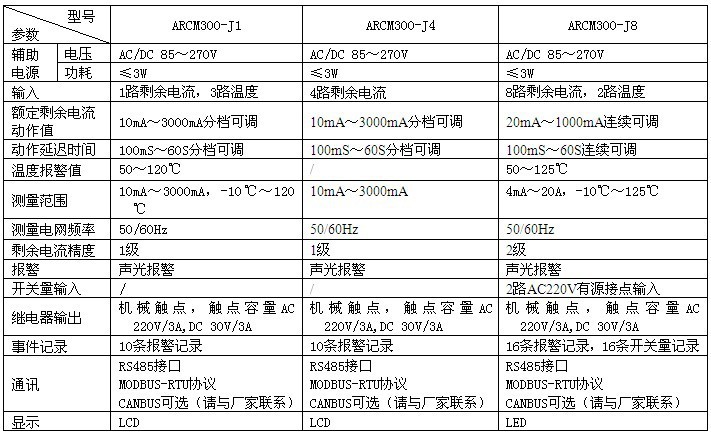

4.3.2 技術參數

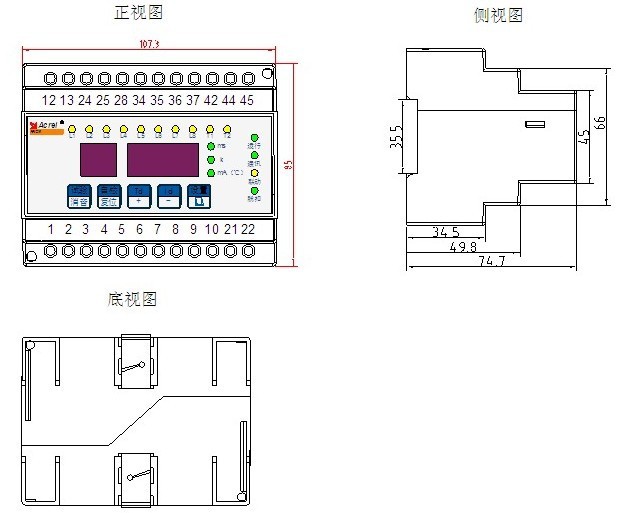

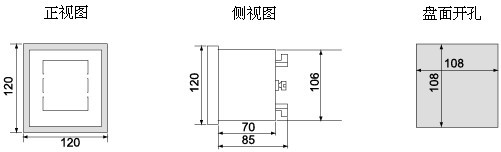

4.3.3 外形及安裝尺寸(mm)

● ARCM300-J1、ARCM300-J4

●ARCM300-J8

4.3.4 接線端子

　　ARCM300-J1接線端子
　　信號端子

　　電源、通訊端子

　　繼電器輸出

　　ARCM300-J4接線端子
　　信號端子

　　電源、通訊端子

　　繼電器輸出

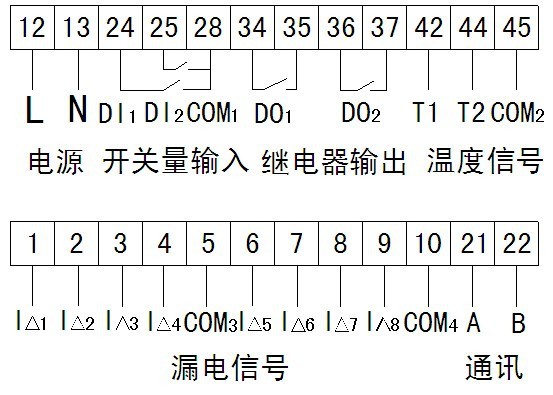

lARCM300-J8接線端子

4.4 ARCM500-J32電氣火災監控探測器

4.4.1 功能
　　● 與AKH-0.66LXXD、ARCM200/300配合，zui大支持32回路剩余電流和96回路溫度監測，可以組建小型電氣火災監控系統；
　　● 額定剩余電流動作值、溫度動作值及動作延時，可根據需要靈活設置，監控單元根據設定值進行報警保護；
　　● 監控單元具備繼電器保護輸出，可實現遠程聲光報警的功能；
　　● 具有事件存儲功能，監控單元能夠記錄報警發生的時間、位置及報警參數，根據報警記錄可以分析現場的絕緣情況，為消除故障提供依據；
　　● 采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發送報警信息。通過RS485接口，標準MODBUS協議可以與各種標準系統相連；
　　● 適用于0.4kV電壓等級TN-C-S、TN-S及局部TT系統。

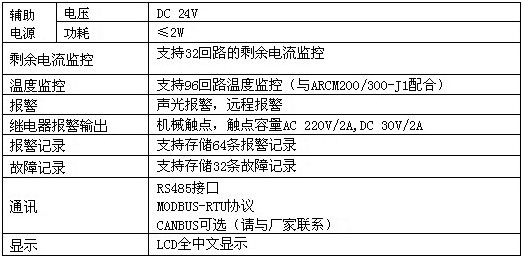

4.4.2 技術參數

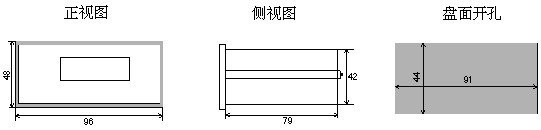

4.4.3 外形及安裝尺寸(mm)

4.4.4 接線端子

5 　附件
5.1 AKH-0.66L系列模擬型剩余電流互感器
5.1.1 產品外觀

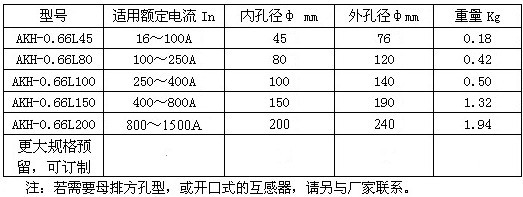

5.1.2 互感器選型表

5.2 AKH-0.66LXXD系列數字型剩余電流互感器

5.2.1 功能
　　● 實時監測單回路剩余電流，并可根據設定進行報警；
　　● 額定剩余電流動作值和動作延時，可根據需要靈活設置；
　　● 數字處理模塊直接嵌入到互感器內部，實現了互感器數字化，信號可靠性高；
　　● 具有事件存儲功能，報警器能夠記錄報警發生的時間、參數，根據報警記錄可以分析現場的絕緣情況，為消除故障提供依據；
　　● 采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。通過RS485接口，標準MODBUS協議可以與各種標準系統相連；
　　● 適用于0.4kV電壓等級TN-C-S、TN-S及局部TT系統。

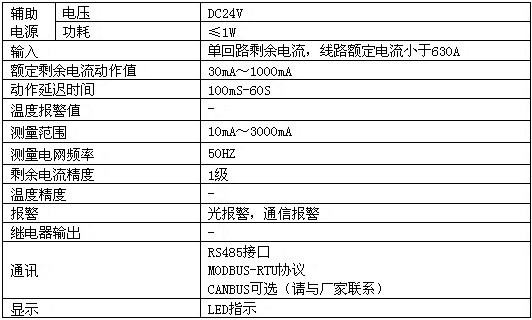

5.2.2 技術參數

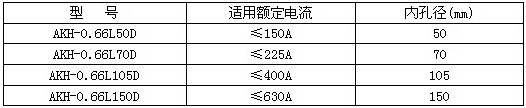

5.2.3 互感器選型表

5.2.4 接線端子

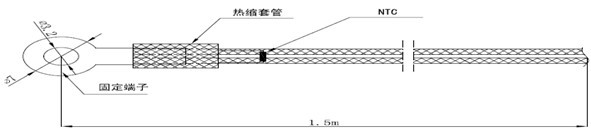

5.3 ARCM-NTC溫度傳感器

　　溫度傳感器為一熱敏電阻NTC，它提供0～120℃的溫度監控基準，可以用來監測線纜或配電箱體的溫度，提供溫度保護。

6 　應用方案

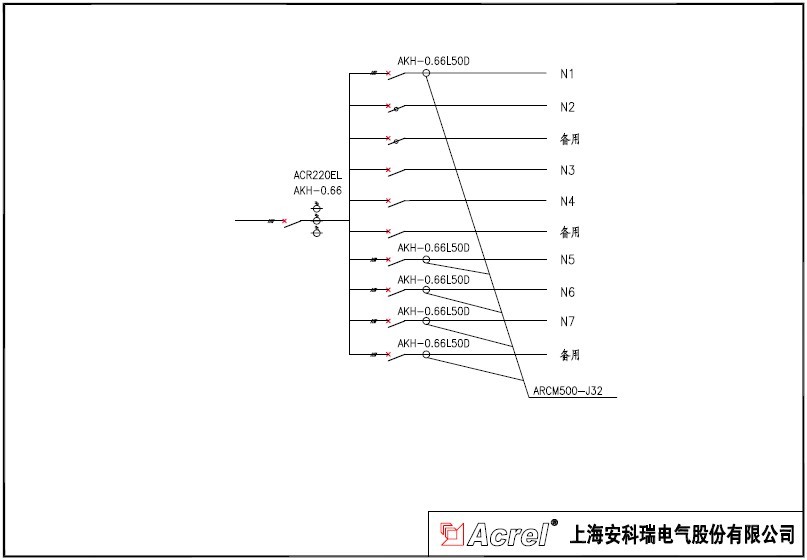

　　樓層間照明/動力配電箱設計圖

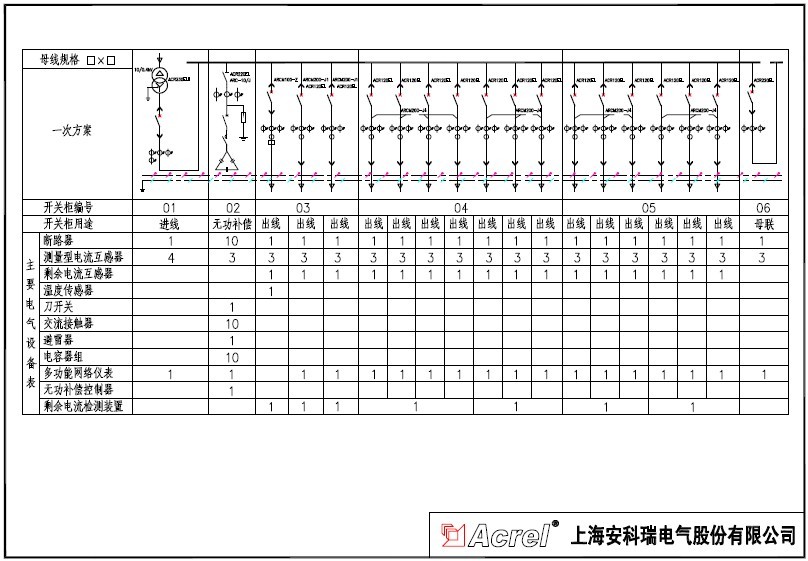

　　低壓配電柜設計圖

　　想了解更多信息，請聯系我們！
　　公　司：上海安科瑞電氣股份有限公司
　　地　址：上海嘉定馬東工業園區育綠路253號
　?。合柠惼?/strong>
　　手　機：
　　Q　Q：470842890
　　郵　箱：
　　郵　編：201801
