SDS-200K超聲波液位計概述:
    聲波頻率超過20kHz的聲波稱為超聲波，超聲波是機械波的一種，即是機械振動在彈性介質中的一種傳播過程，它的特征是頻率高、波長短、繞射現象小，另外方向性好，能夠成為射線而定向傳播。超聲波在液體、固體中衰減很小，因而穿透能力強，尤其是在對光不透明的固體中，超聲波可穿透幾十米的長度，碰到雜質或界面就會有顯著的反射。有超聲波在介質中傳播原理可知，若介質壓力、溫度、密度、濕度等條件一定，則超聲波在該介質中傳播速度是一個常數。因此，當測出超聲波由發射到遇到液面反射被接收所需要的時間，則可換算出超聲波通過的路程，即得到了液位的數據。
 公司超聲波物位計產品豐富，從一體式到分體式，型號完備低盲區、高靈敏度，易于安裝，獨到的自動功率控制技術，加上智能信號處理等多項技術的應用，具有多項，能夠真正經得起各種現場的考驗。

SDS-200K超聲波液位計主要參數:
電源：DC-24v（24v—30v）  輸出：4—20mA (兩線制)
量程：0—10m（任何段）       盲區：0.3—0.6m
分辨率：1mm     精確度：0.25%
環境溫度：-25℃—60℃  防護等級：IP65

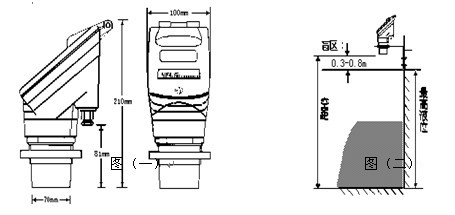

SDS-200K超聲波液位計外形尺寸（圖1所示）


SDS-200K超聲波液位計安裝與接線
<一>超聲波液位計安裝
超聲波液位儀安裝方便，直接利用傳感器上的螺紋安裝，并注意以下幾點：
1、傳感器和zui高物位之間距離應大于盲區（安置高度≥物位zui高高度+盲區）同時要保證傳感器軸線應垂直于被測物體。
2、在固定當中必要時可加橡膠墊圈，同時盡可能遠離噪聲源。
3、因傳感器發射波夾角的存在，在安置時應與器壁保持一定的距離，安置示意圖見圖（2）

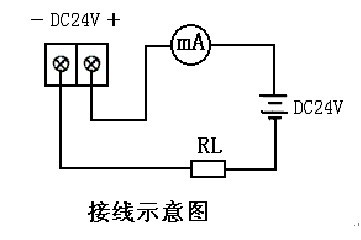

<二>超聲波液位計接線  如“接線示意圖”接線


SDS-200K超聲波液位計菜單介紹(各代碼的說明、參數意義)
PASS 密碼菜單（輸入3456進入菜單）
P-00  空距:傳感器到池（罐）底的距離，或測距時的zui大測距
P-01 滿量程：zui高液位，對應于電流輸出20mA
P-02 測量肓區：即傳感器到液（物）體面的zui小距離，在這區間內儀表無法正常工作，一般取值30-60CM
P-03 測量數據的變化率：即每次采樣允許的zui大變化量，單位為mm/T，一般取10-30mm,當設定為“00”時測量數據按實際變化值變化
P-04  顯示內容：顯示距離與液位的切換，設定為“00”時顯示距離，設定為“01”時顯示液位
SDS-200K超聲波液位計特點:
● zui大量程可達40m   固體料位測量可達25m。
● zui小分辨率1mm。
● LCD/LED大顯示屏。
● 智能信號處理技術。
● 全塑料防腐外殼：防護等級IP67。
● 的換能器結構：小量程物位計法蘭安裝時，對法蘭接管長度無要求。
● 簡單的按鍵設定參數：無需等待容器排空或加滿，無需附加的。
● 靈活的安裝方式 ：螺紋（法蘭）、固定孔（支架）。
● 探頭可加長：適應寒冷地區室外密閉容器安裝，防止結霜。
● 配有高低位雙繼電器：四線制提供此功能。
● 家劉和直流供電形式可選：四線制和分體機主機提供此功能。
 SDS-200K超聲波液位計主要技術指標:

量  程（m）	4、6、8、10、12（固體5）、15（固體6）、20（固體10）、30（固體15）、40（固體25）
盲  區	≤量程×0.04
精度（空氣中）	量程0.2%F·S
電流輸出	4~20mA
輸出分辨率	實際量程的0.03%
輸出負載	0~500Ω
開關量輸出	高位，低位繼電器（共2個）常開
繼電器規格	5A  AC250V/DC30V
顯示分辨率	8m以上是1cm；8m以下是1mm；固體都是1cm
顯示方式	4位LCD液晶或6位LED
輸入電源	DC24V（±10%）80mA或AC220V(±10%)  50Ma
溫度補償	全范圍自動
介質溫度	-40℃~+85℃
壓力范圍	±0.1MPa
聲波速角	5°（3db）
檢測周期	1秒
參數設置	3位有感按鍵
電纜裝置	PG13.5密封套
外殼材料	ABS
傳感器材料	PVC
防護等級	IP67
安裝方式	螺紋（法蘭）或固定孔（支架）、螺紋說明：<15m：M64×1.5mm

SDS-200K超聲波液位計的選擇:
接線形式的選擇
    兩線制：兩線制超聲波物位計其供電（僅DC24V）與信號輸出（D-20mA）共用一個回路，僅使用兩條線即可，為標準的變送器形式。
    三線制：三線制超聲波物位計實際上為四線制，其供電（僅DC24V）與信號輸出（D-20mA）回路分離，各使用兩條線，當它們負端共地相連時，通常使用三條線即可。其優勢是發射功率較大。
    四線制：供電（DC24V或AC220V）與信號輸出（D-20mA）回路分離，使用兩條線，其優勢是發射功率較大，同時提供高、低位繼電器輸出，增加了新功能。
測量量程
根據實際量程選擇相應型號的超聲波物位計。
若被測液體波動劇烈，請選擇量程大一級別的型號。
固體料位測量的有效量程為液位量程的1/2至2/3。
供電形式
DC24V供電：
提供給兩線制系列的供電電流能力應不小于30mA。
提供給三線制系列的供電電流能力應不小于60mA。
提供給四線制系列的供電電流能力應不小于80mA。
AC220V供電：
只能選擇四線制系列的產品，供電電流能力應不小于50mA。
容器安裝條件
密閉容器：
對于8m以下量程，容器上要有DN65以上的法蘭口，對法蘭下的接管長度無需要求。
對于10m、12m量程，容器上要有DN80以上的法蘭口，對法蘭下的接管長度小于150mm。
對于15m量程，容器上要有DN150以上的法蘭口，對法蘭下的接管長度小于150mm。
對于20m、30m、40m量程，容器上要有DN200以上的法蘭口，對法蘭下的接管長度小于200mm。
開口容器：
對于8m以下量程，容器上要有直徑65mm以上安裝口。
對于10m、12m量程，容器上要有直徑80mm以上安裝口，安裝口的厚度小于150mm。
對于15m量程，容器上要有直徑150mm以上安裝口，安裝口的厚度小于150mm。
對于20m、30m、40m量程，容器上要有直徑200mm以上安裝口，安裝口的厚度小于200mm。
開放式池子：
要求有安裝支架

SDS-200K超聲波液位計產品型譜:
若被測液體波動劇烈，請選擇大一級別的型號，固體料位測量的有效量程是液位的1/2至2/3。
說明：
1.兩線制系列無12米、40米量程型號。
2.三線制系列無10米、40米量程型號。
3.四線制系列和分體式標準型無10米量程型號。
4.分體式精簡型無12米、40米量程型號。
5.四線制和分體式DC24V供電產品可提供LED數碼管顯示，其他全部產品均為LCD液晶顯示。

企  標	超聲波物位計	說  明
型  號     SDS-200K	L1	一體式兩線制
	L3	一體式三線制
	L4	一體式四線制
	FB	分體式四線制標準型
	FJ	分體式四線制精簡型
量  程	M	4、6、8、10、12、15、20、30、40
供電方式	D	DC24V（四線制）
	A	AC220AV(四線制)
	E	DC24V（四線制LED顯示）
是否加長探頭	M	探頭加長長度
介質溫度	℃	用戶提供
螺紋或法蘭說明：15m以下M57×1.5mm；15m以上含15mM64×1.5mm 根據用戶要求可配法蘭
