產品說明
|
種測試圖案
-
? 4:3和16:9格式
-
? 電子圓
-
? 前面板測試圖案指示圖標
輸出
-
? RF射頻
-
? RGB
-
? S-VHS S視頻端子
-
? SCART 插座
-
? 同步脈沖
-
? 復合視頻
英文資料
| Manual |
 |
415KB
|
| Datasheet |
|
85KB
|
TV Generators
Catalog |
|
330KB
|
|

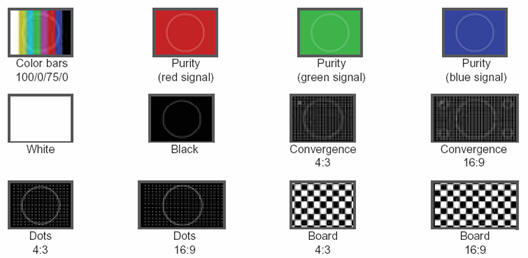

GV198是市場上值得購買的PAL/SECAM/NTSC電視信號產生器之一。該儀器有9種不同的圖案顯示，僅需一次按鍵即可選取。這些圖案可廣泛用于各種電視接收機的調測，也可通過目測圖案來判定故障，圖案提供了4:3和16:9兩種格式。
合成的RF調制器涵蓋了37到865 MHz的范圍，可選擇CIR、OIRT或FCC頻道，或直接按頻率進行調諧，步進50 KHz。電子衰減器允許zui大衰減為50 dB，可以10 dB步進操作。
GV198有10個記憶用來保存10個不同的、可直接存取的測試配置。
|
|
圖示：
|
|
規格
|
制式和標準
|
PAL
|
B/G/D/K/I/M/N
|
|
SECAM
|
B/G/D/K/L
|
|
NTSC
|
M
|
|
視頻調制
|
雙邊帶調幅
|
|
聲音調制
|
類型
|
單聲道，多標準
|
|
載波
|
可選 開/關
|
|
載波頻率
|
4.5 到 6.5 MHz
|
|
調制類型
|
FM / AM (1 kHz)
|
|
PAL 彩色副載波
|
頻率
|
3.5756118 到 4.43361875 MHz <± 30 ppm
|
|
色同步脈沖持續時間
|
2.4 µs (10 ±1 Fsc周期)
|
|
色同步位置
|
5.6 µs + 100 ns 從同步側前的行
|
|
幅度誤差
|
± 5%
|
|
NTSC
|
頻率
|
3.579545 MHz <± 30 ppm
|
|
色同步脈沖持續時間
|
2.38 µs (10 ±1 Fsc 周期)
|
|
色同步位置
|
5,56 µs + 100 ns從同步側前的行
|
|
幅度誤差
|
± 5%
|
|
SECAM
|
副載波頻率
|
4.250000 到 4.406250 MHz ± 2 kHz
|
|
色度信號幅度
|
-1.5 到 -1.9
|
|
色度預修正
|
貝爾濾波器
|
|
復合視頻輸出
|
幅度
|
1 Vpp
|
|
極性
|
負
|
|
連接器
|
BNC和SCART, 75Ω
|
|
RGB輸出(SCART)
|
幅度
|
0.7 Vpp
|
|
連接器
|
SCART, 75Ω
|
|
復合同步輸出
|
信號
|
行＋場
|
|
幅度
|
2.5 Vpp
|
|
連接器
|
BNC，1KΩ
|
|
低頻輸出(SCART)
|
頻率
|
1KHz
|
|
幅度
|
500 mVpp
|
|
連接器
|
SCART, 10 kΩ
|
|
射頻輸出
|
頻率范圍
|
37 到 865 MHz
|
|
幅度
|
85 dBµV ± 3 dB
|
|
電源
|
市電
|
110-125-220-230/240V AC ± 10%,50-60 Hz
|
|
功耗
|
15 W
|
|
機械特性
|
尺寸
|
212×102×241 mm（寬×高×深）
|
|
重量
|
1.78 kg
|
|
